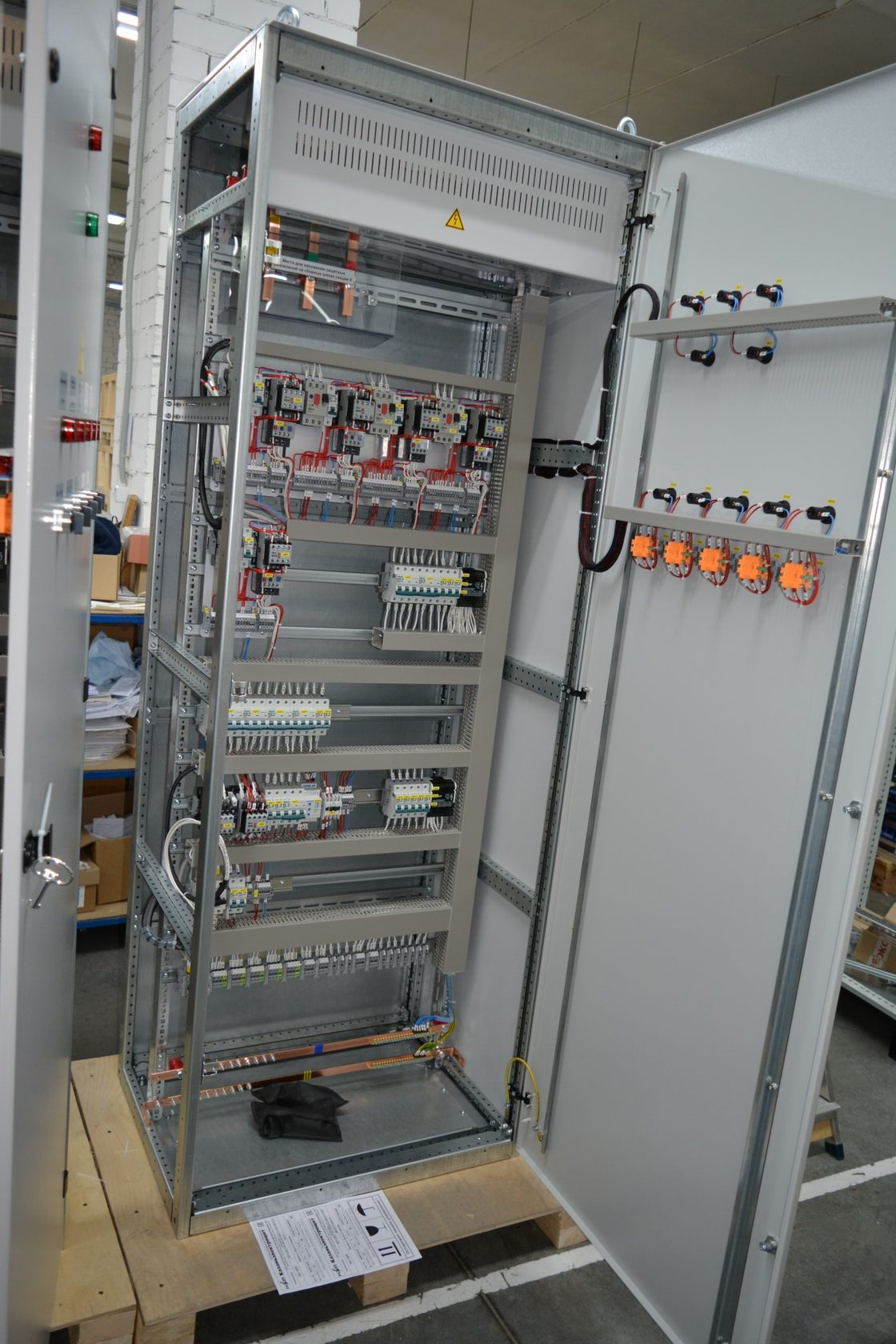

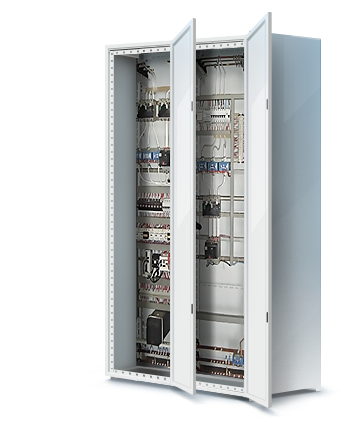

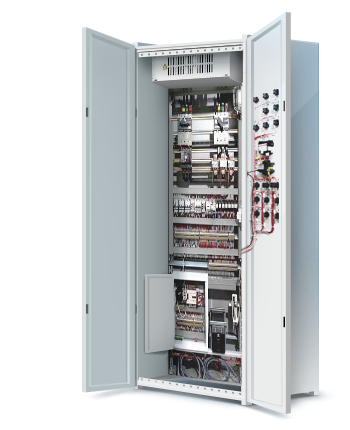

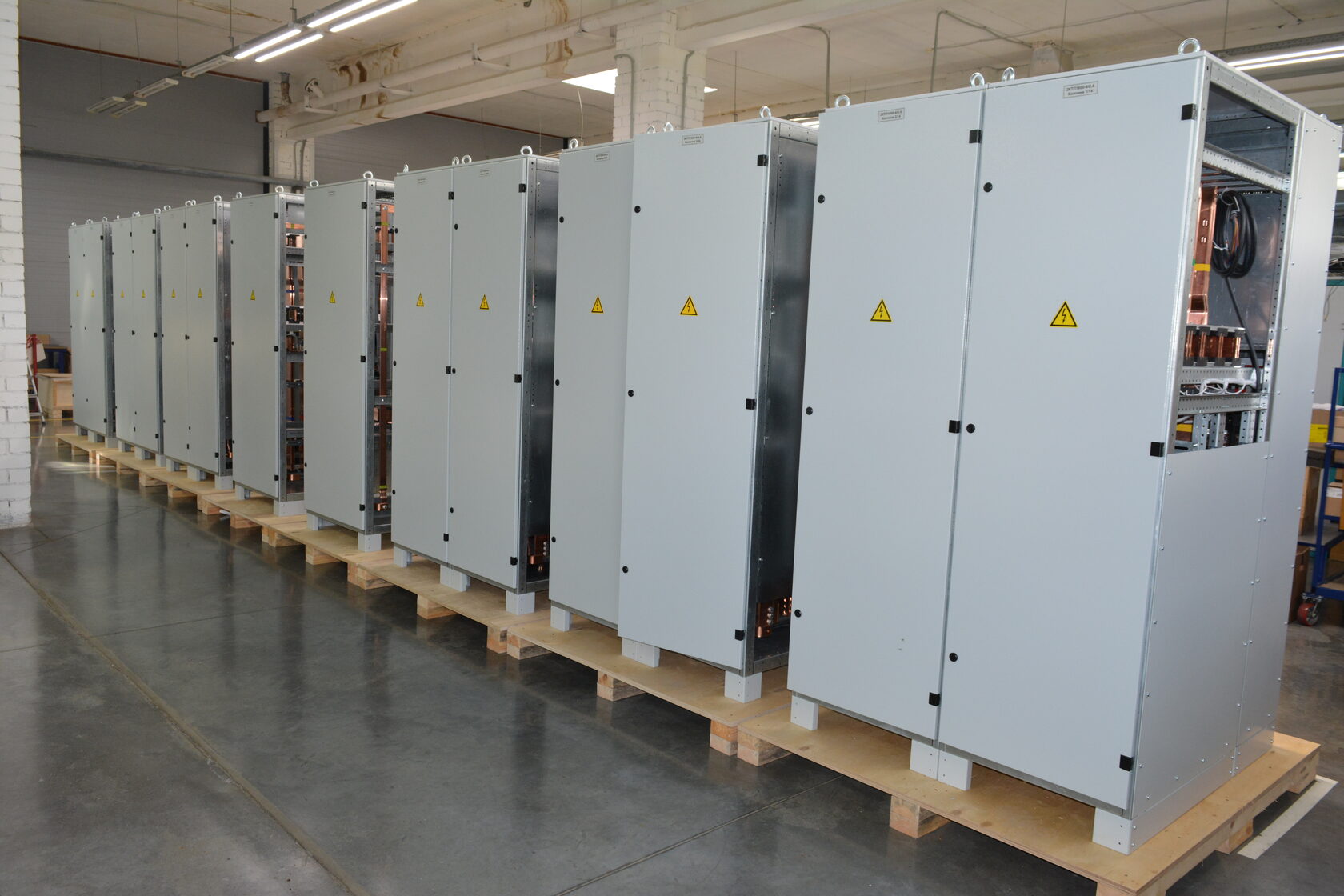

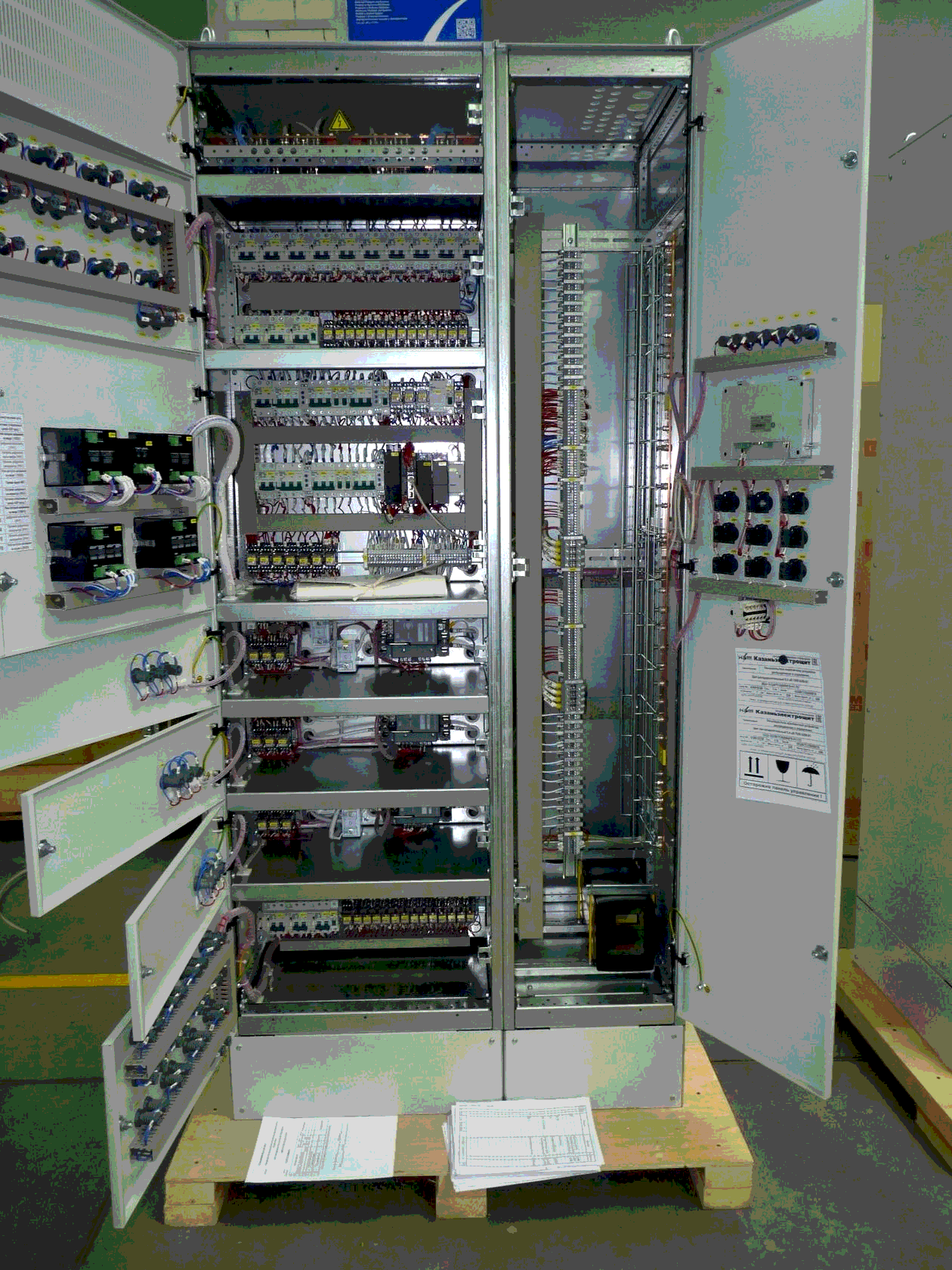

Щиты и станции управления представляют собой низковольтное комплектные устройства, обеспечивающие комплексную защиту, автоматизацию управления, пуск, реверс и плавный останов. Особенностью данных щитов является обеспечение энергоэффективное управления технологическими процессами.

Назначение

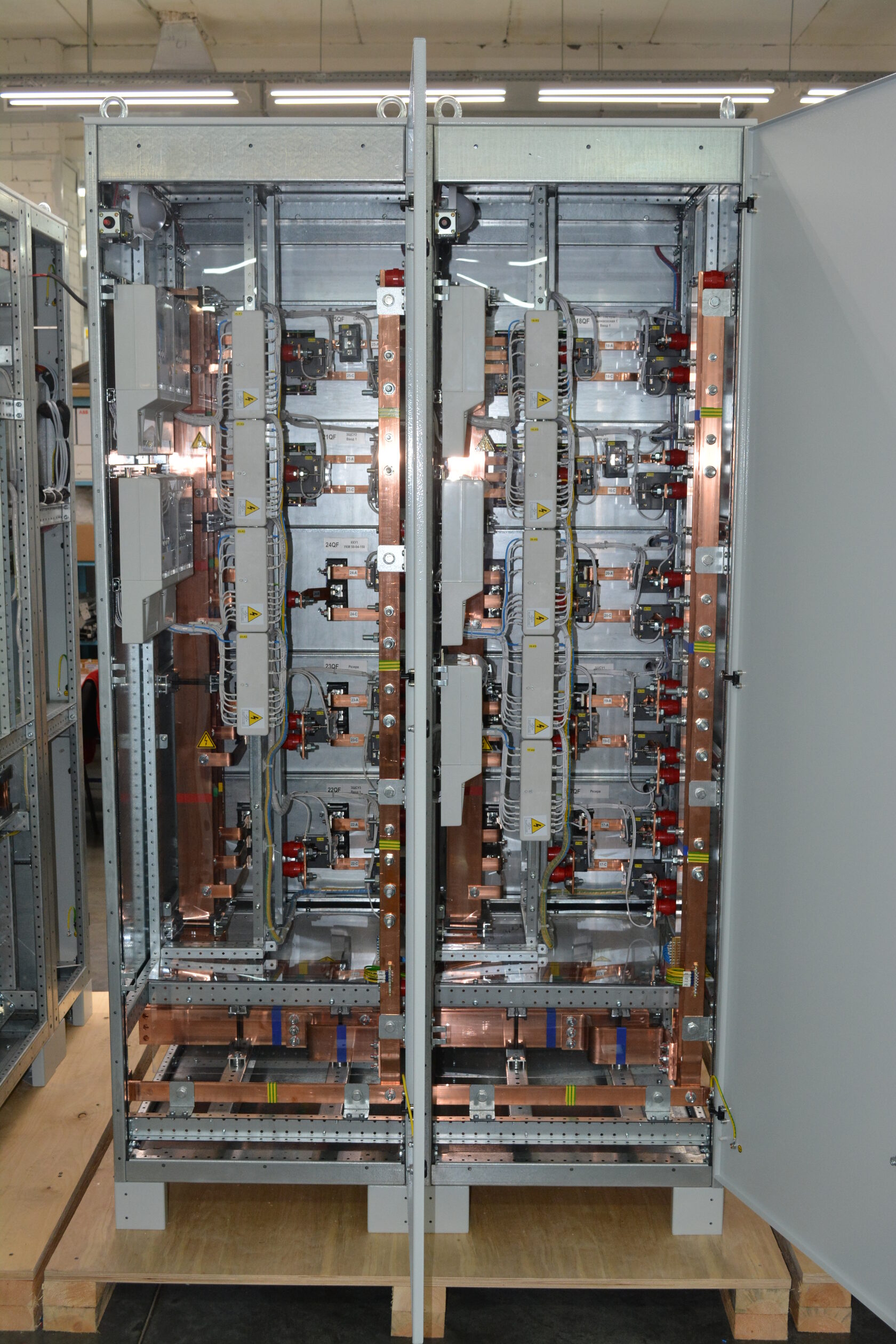

Комплектные трансформаторные подстанции (КТП) мощностью 630-2500 кВА предназначены для приема электрической энергии переменного трехфазного тока частотой 50 Гц напряжением 6 (10) кВ, ее преобразования и распределения при напряжении 0,4 кВ. КТП применяются в системах электроснабжения промышленных предприятий и объектов по добыче, транспортированию и переработке нефти и природного газа.
КТП производятся в соответствии с требованиями ГОСТ Р 51321.1-2000 и ГОСТ 14695-80. РУНН производится в соответствии с ТУ3431-010-33874352-2007. Сертификат соответствия № POCC RU.АИ50.B03853.

КТП состоят из следующих основных устройств:

• Шкаф ввода высокого напряжения,
• Силового трансформатора,
• Распределительного устройства низкого напряжения (РУНН).

В КТП предусмотрены следующие защиты:

1. От многофазных коротких замыканий,
2. От однофазных коротких замыканий (по вводам, при указании в опросном листе),
3. От коротких замыканий в цепях управления и сигнализации,
4. От коротких замыканий в обмотках и выводах трансформаторов мощностью до 1000 кВА включительно высоковольтными предохранителями,
5. Отключение вводного выключателя РУНН с выдержкой времени при исчезновении напряжения,
6. От перегрева обмоток сухих трансформаторов.

В КТП предусмотрена следующая сигнализация:

1. АВР включен,
2. Положение вводных и секционного выключателей РУНН (для отходящих автоматов по заказу),
3. Аварийное отключение вводного и секционного выключателей РУНН (для отходящих автоматов по заказу),
4. Перегрева обмоток сухого трансформатора,
5. Аварийного отключения одного из вводов в результате превышения допустимой температуры обмоток сухого трансформатора,
6. Аварийное отключение в результате однофазного замыкания на землю на шинах РУНН,
7. Общий сигнал отклонения нормального режима работы КТП.

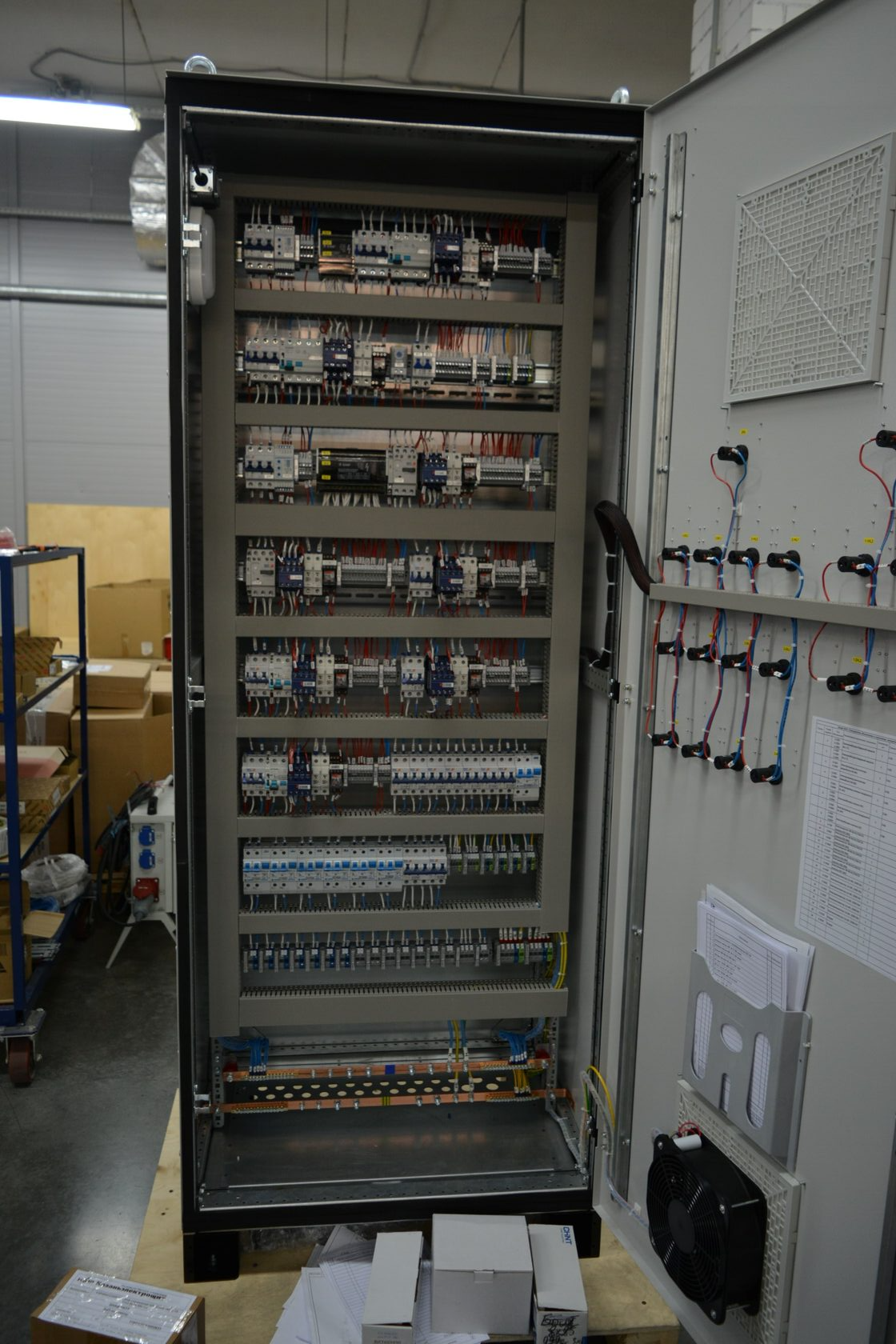

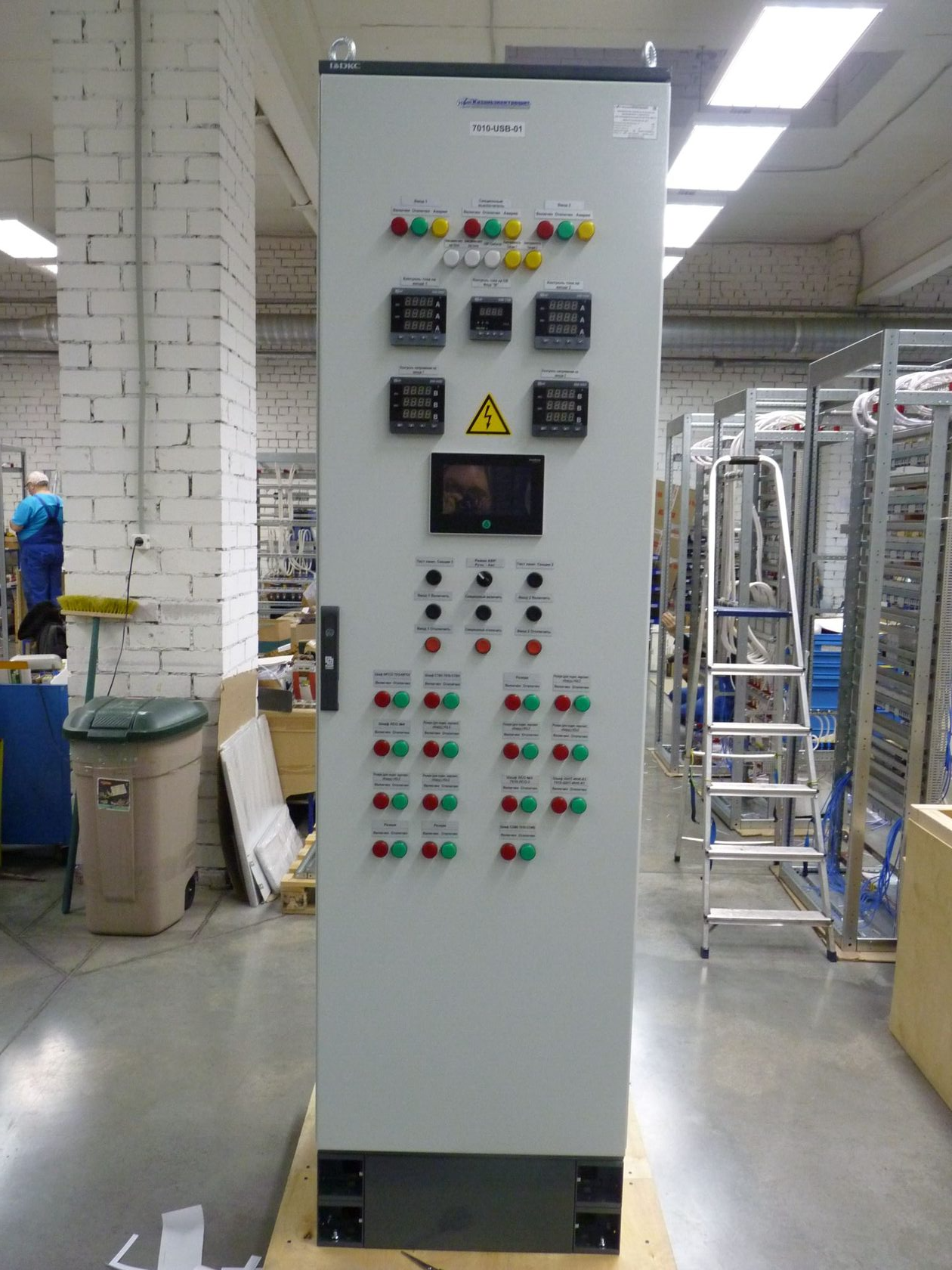

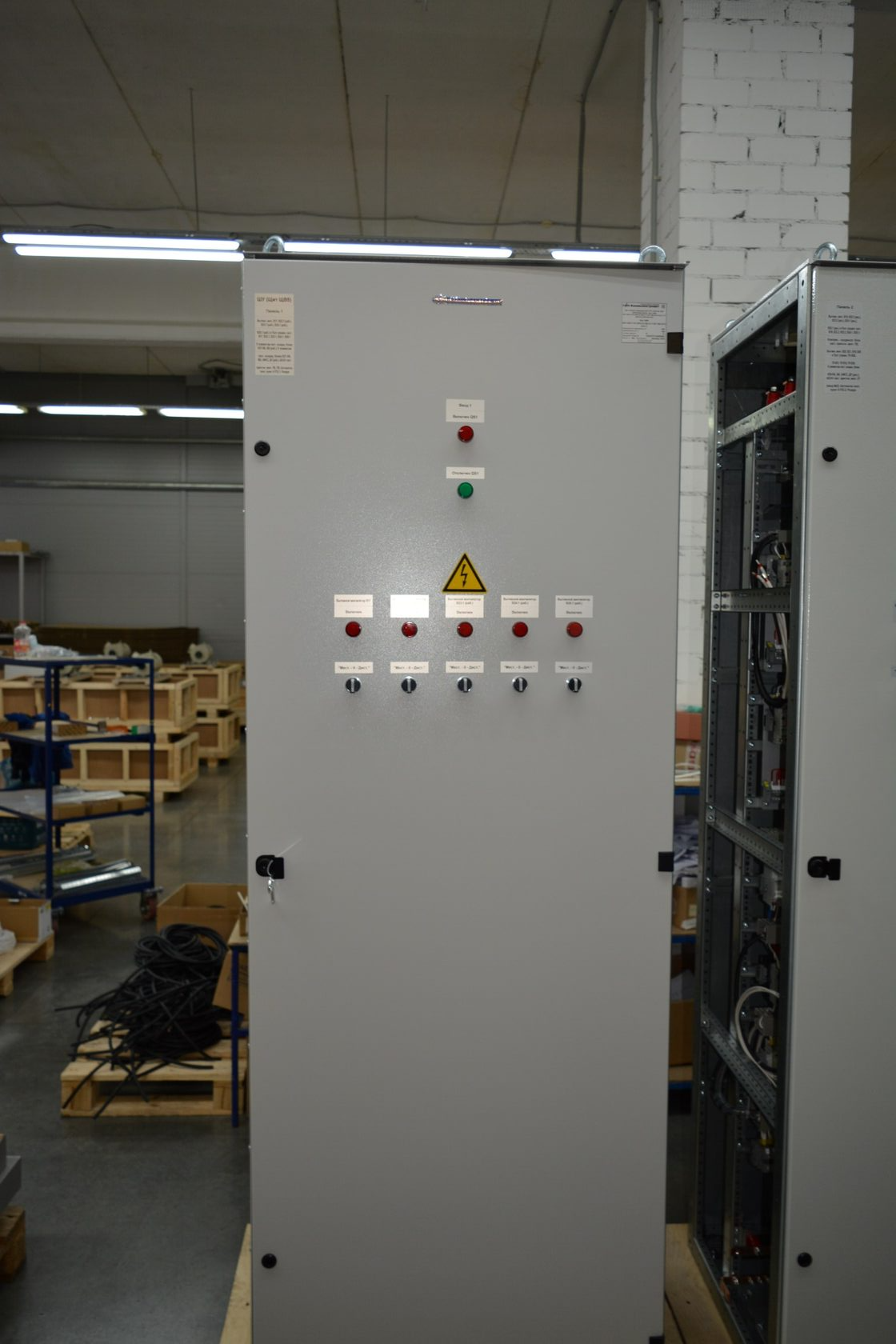

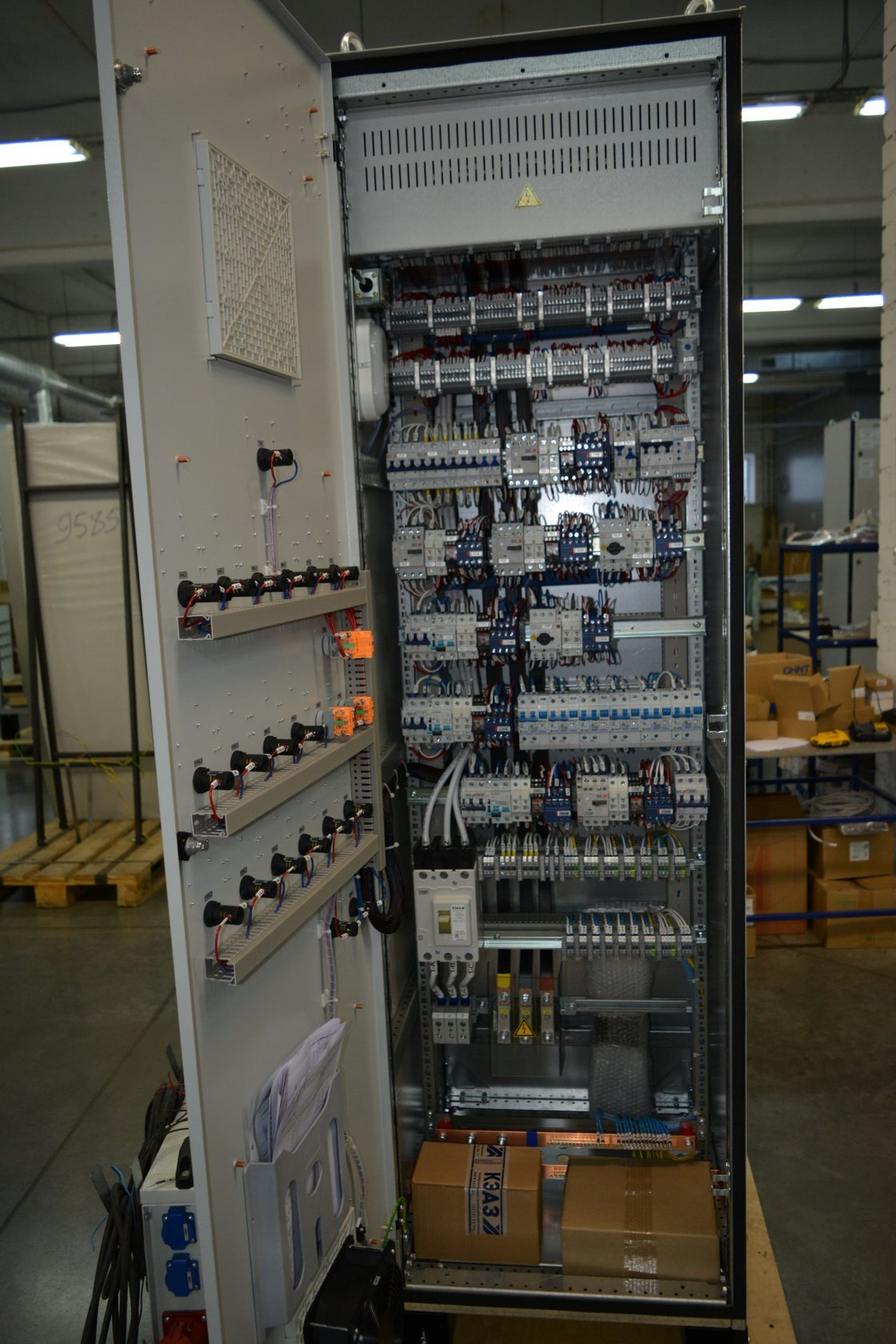

Представляют собой низковольтные устройства, обеспечивающие комплексную защиту и автоматизацию управления, в том числе плавный пуск, реверс и плавную остановку одного или нескольких трехфазных асинхронных электродвигателей, в том числе их каскадное включение.

Применяются в системах электроснабжения промышленных, нефтегазодобывающих, коммунальных объектах, имеют высокую степерь заводской готовности, могут быть изготовлены с коридорами обслуживания, что обеспечивает удобное и безопасное обслуживание в любое время года.

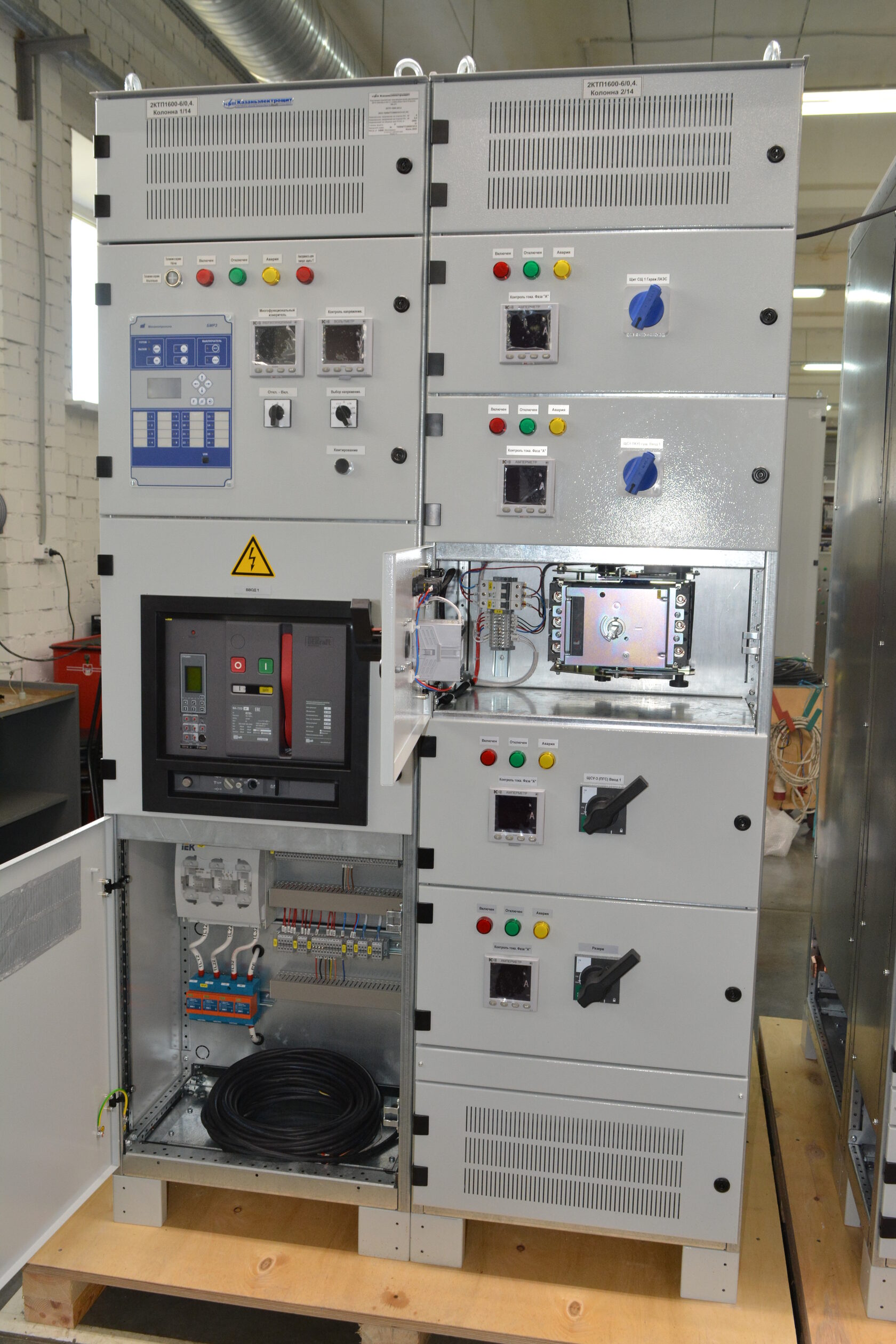

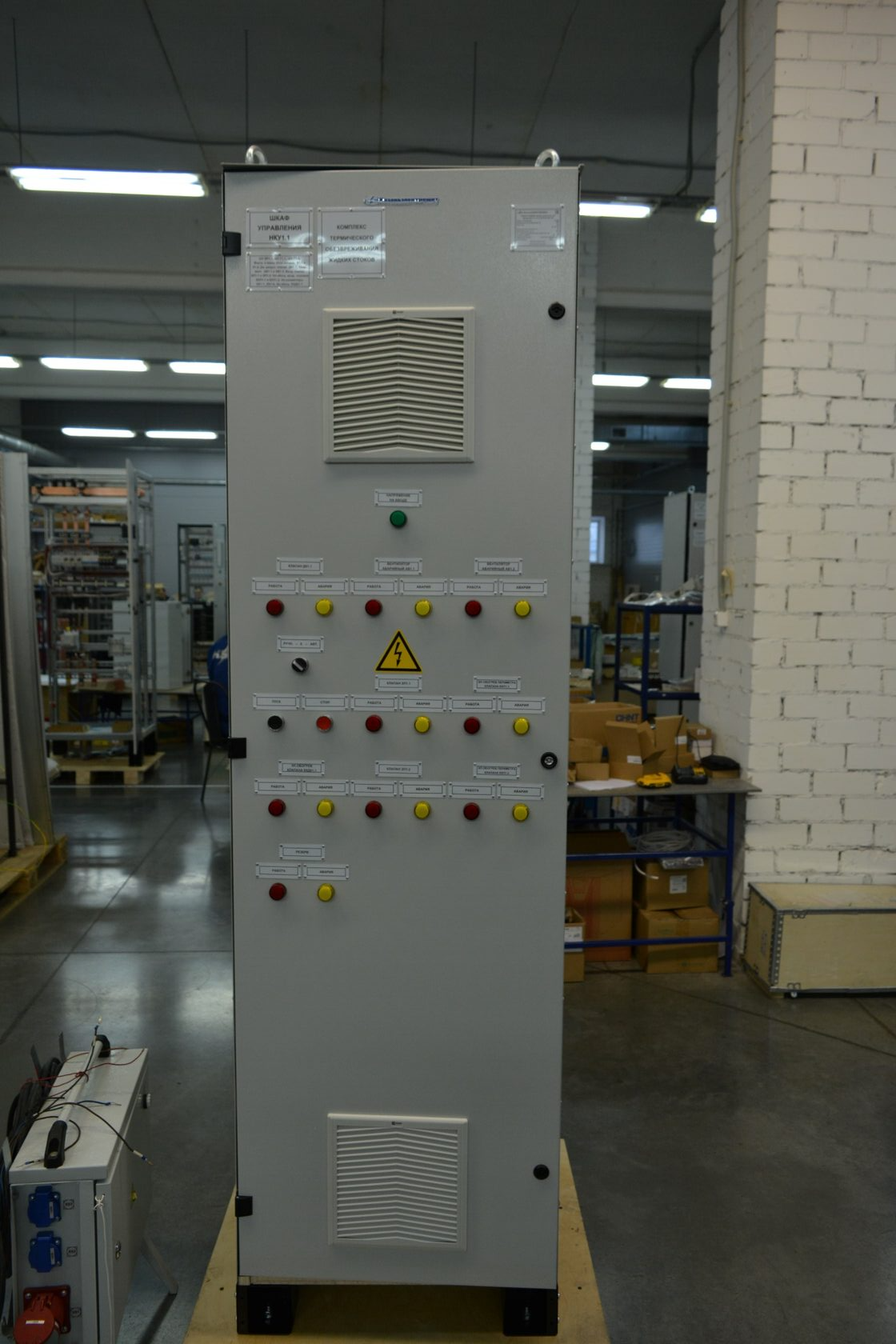

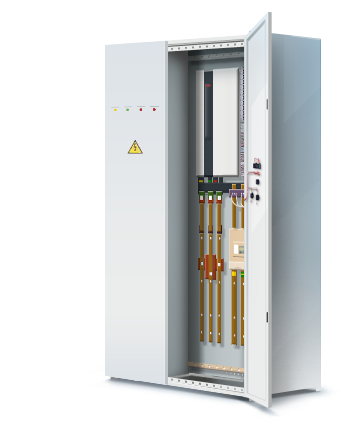

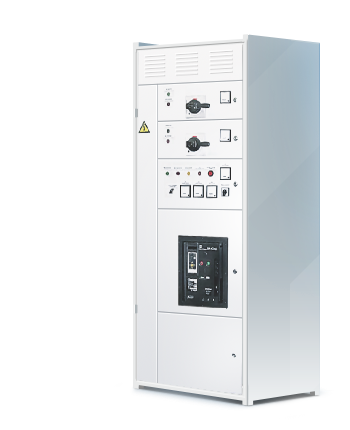

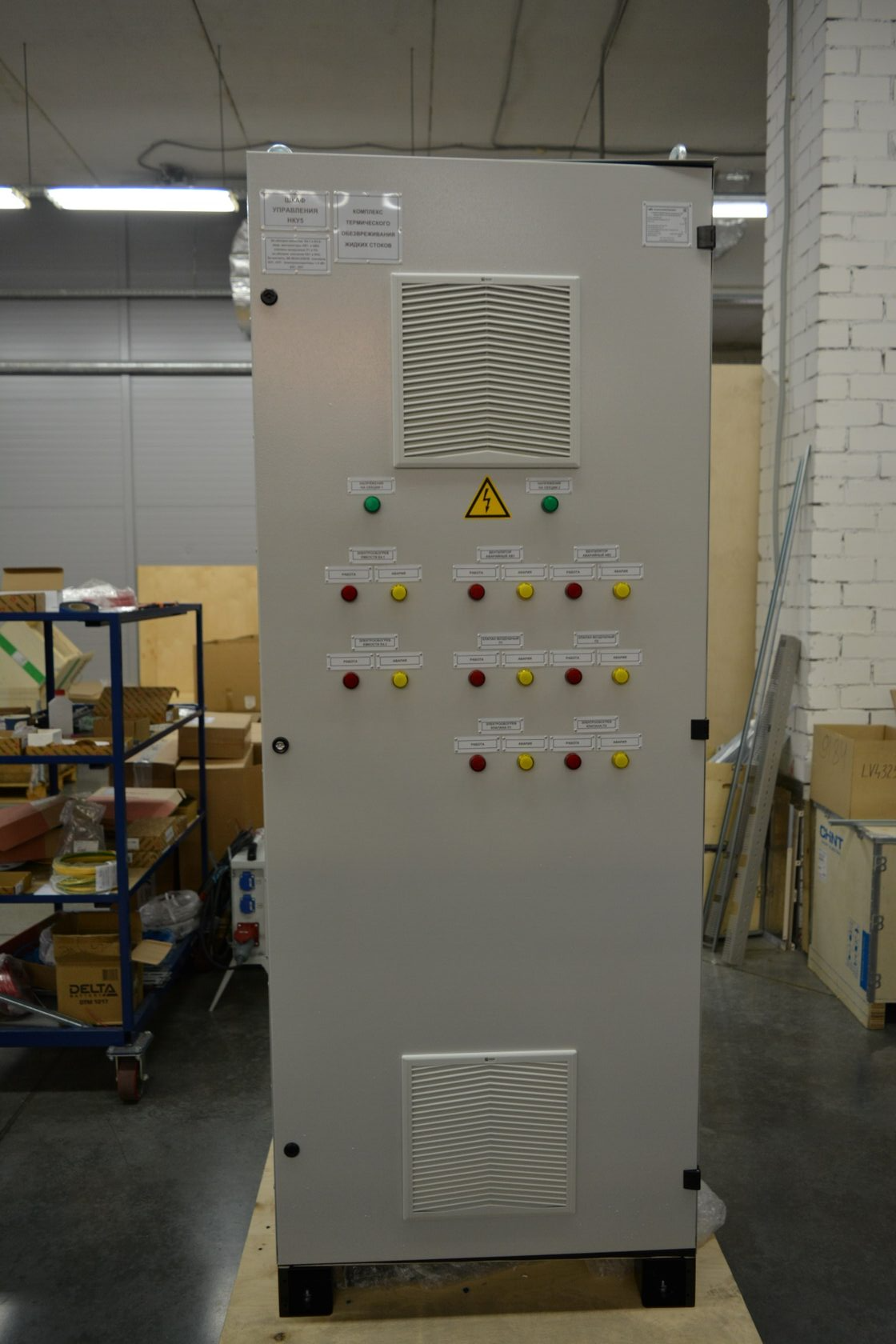

НКУ ввода электроэнергии (АВР) предназначены для осуществления автоматического взаимного резервирования питания секции шин различных вводов электроснабжения низкого напряжения. Схемы АВР разработаны на базе микропроцессорной техники возможностью регистрации событий и параметров, и интергации в систему АСУ электроснабжения по промышленному протоколу Modbus.

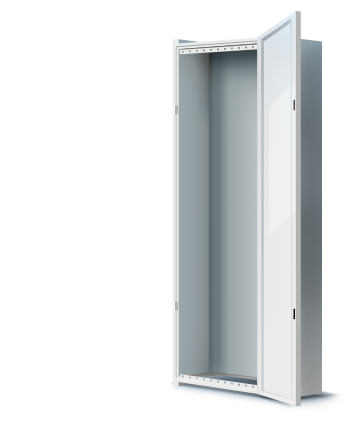

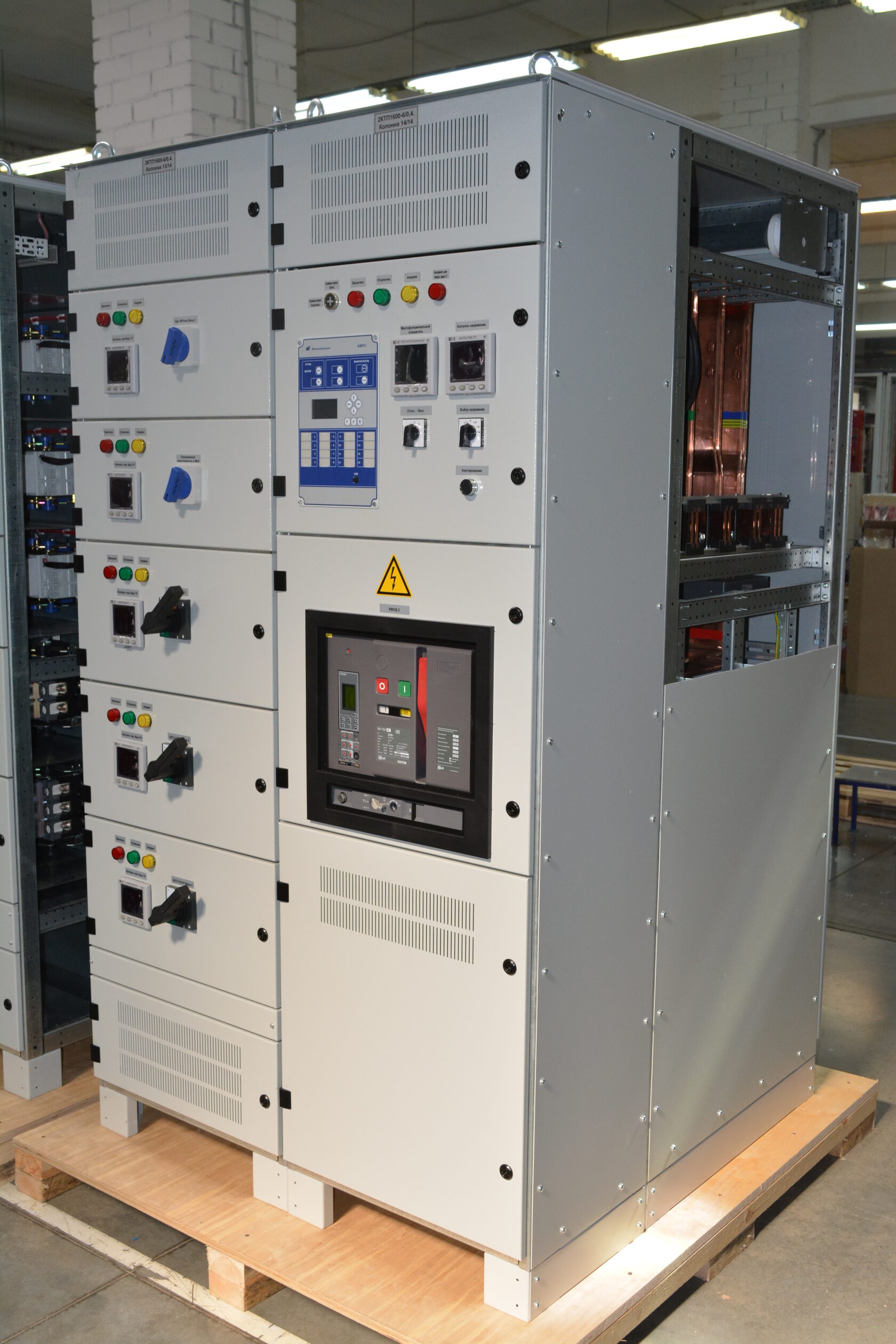

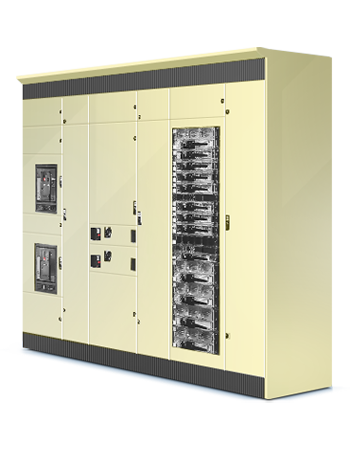

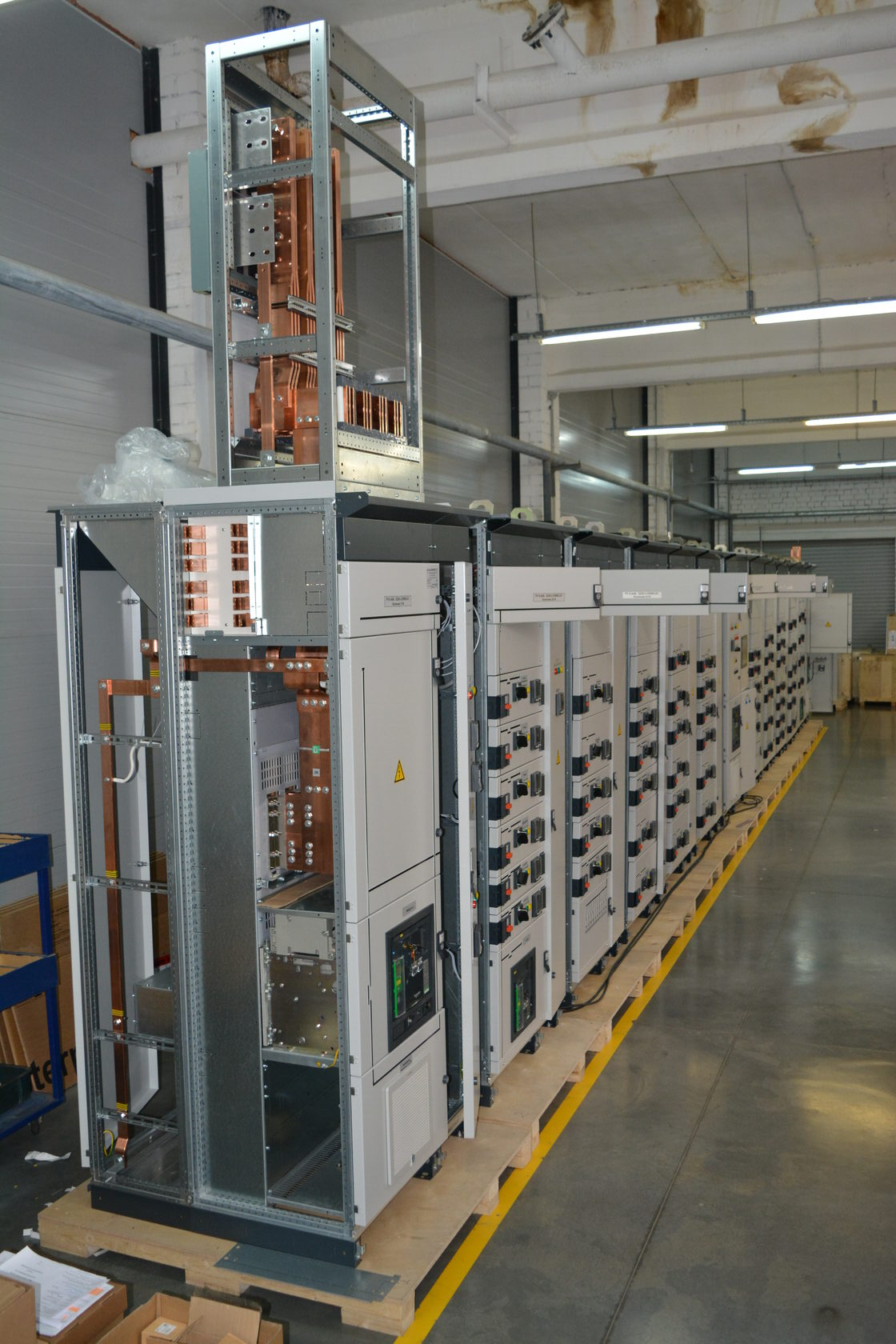

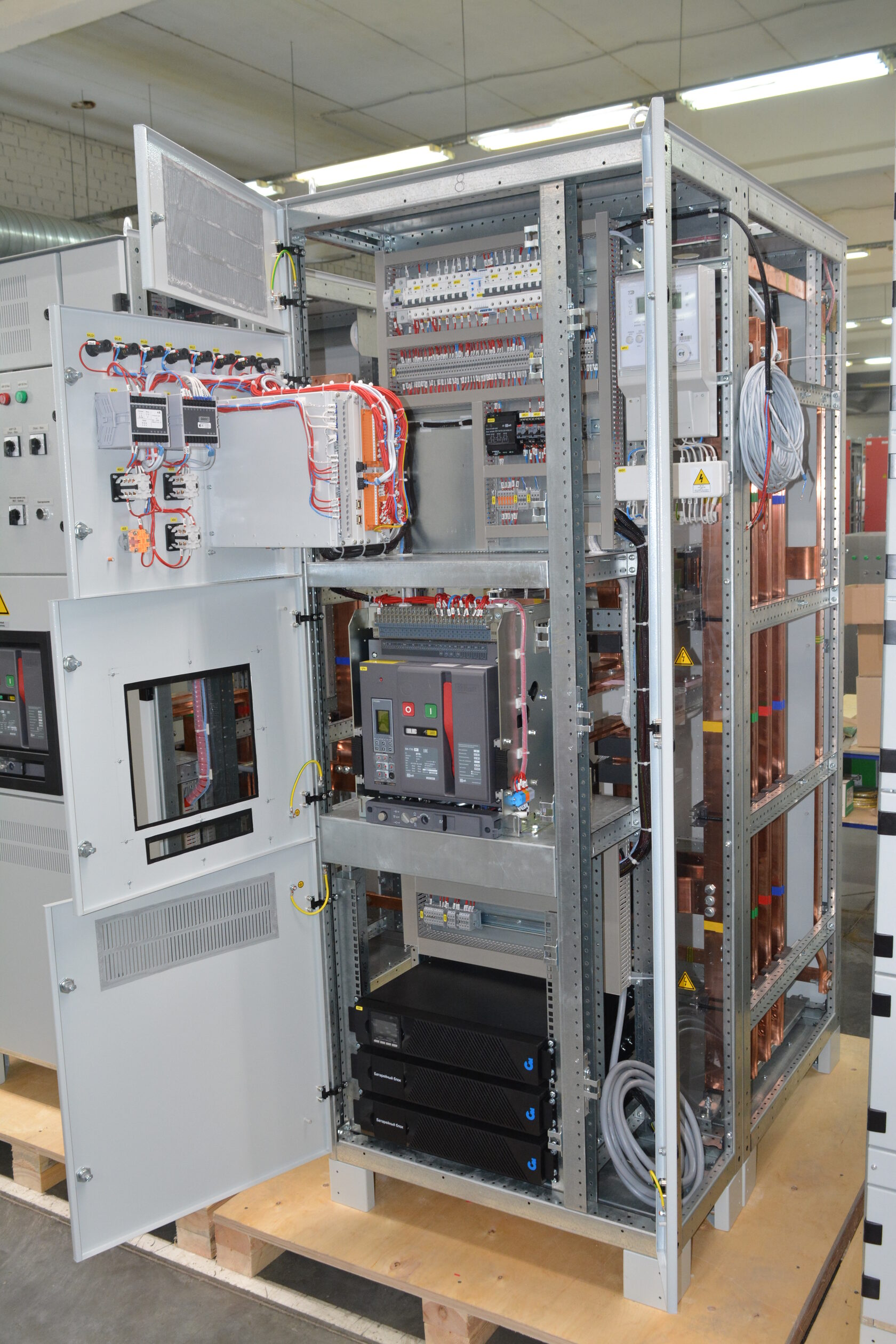

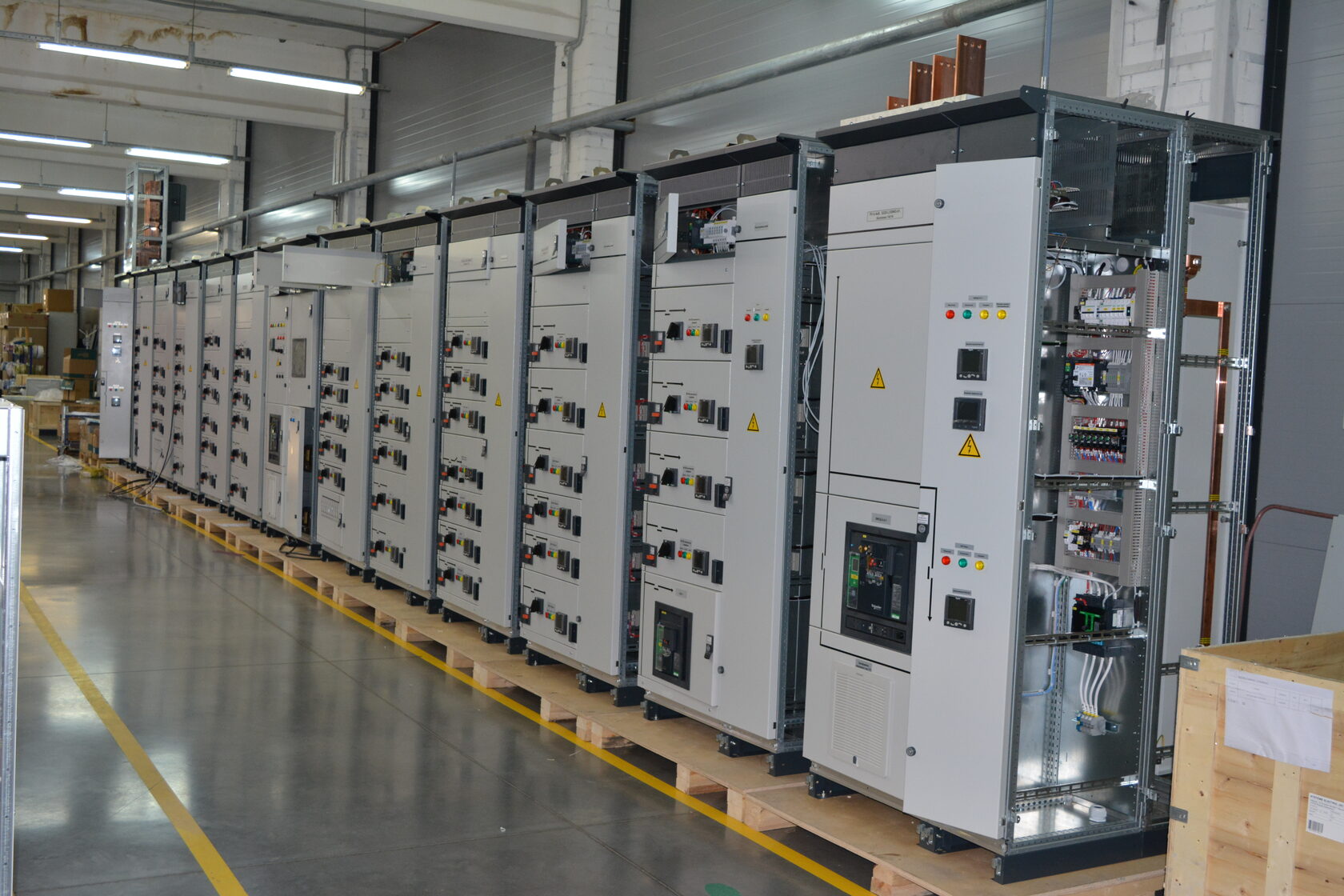

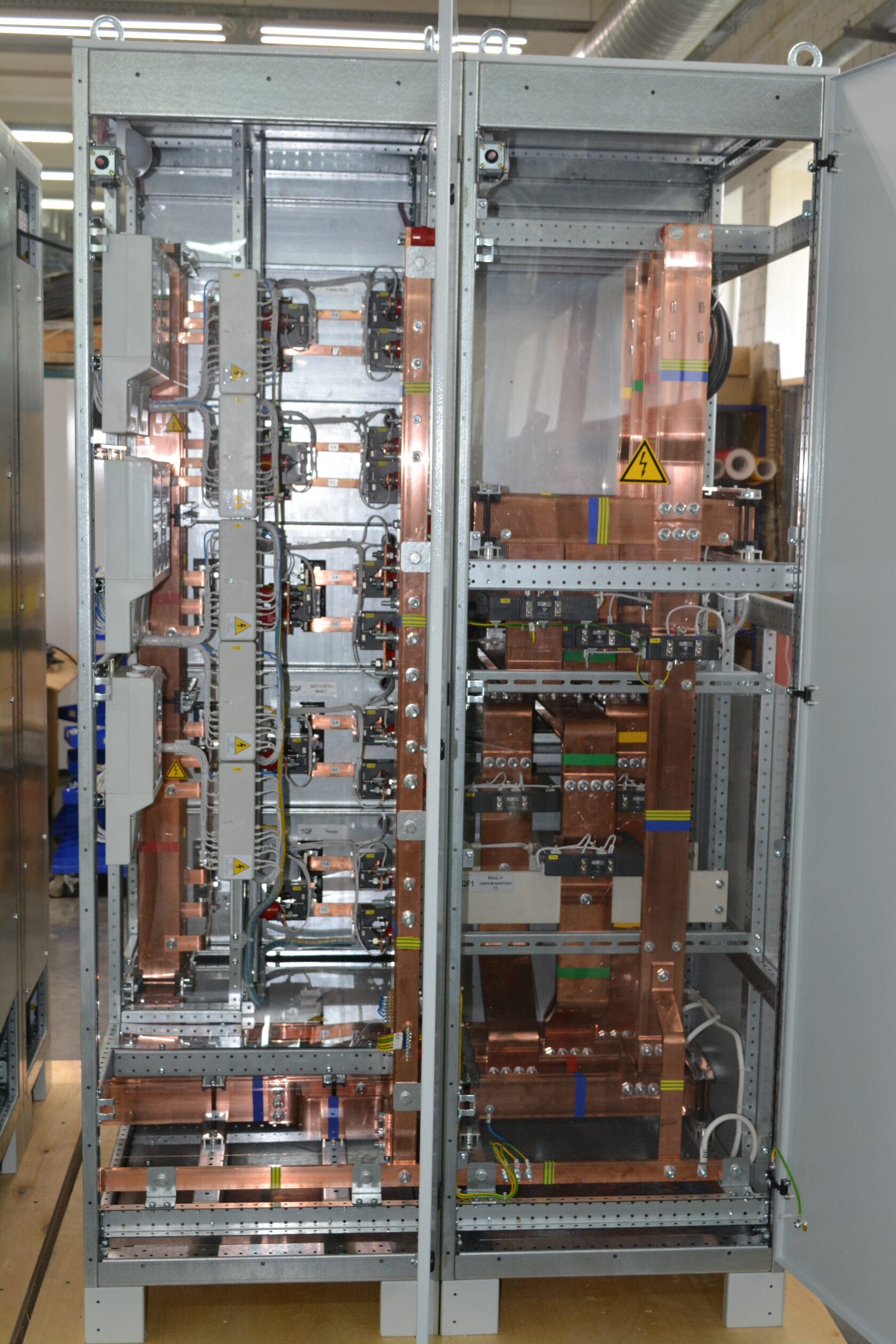

Казаньэлектрощит производит низковольтные комплектные устройства на базе разборных шкафов серии «Т204». Отличительной чертой серии шкафов «Т204» является унифицированный типоразмер каркасов в соответствии с ГОСТ 10985-80, что увеличило монтажное пространство и обеспечило возможность использования шкафов в линии с другими изделиями данного класса.

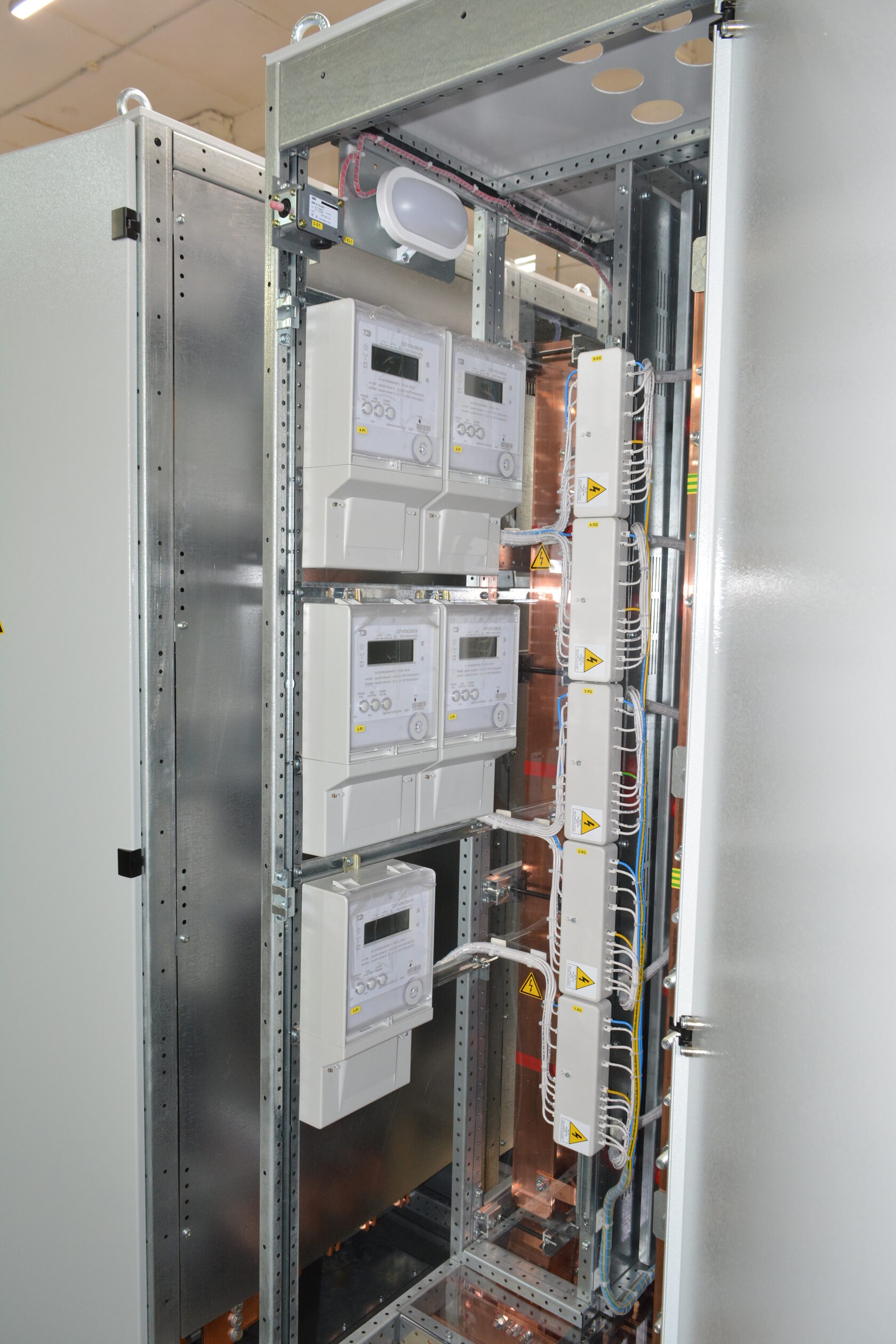

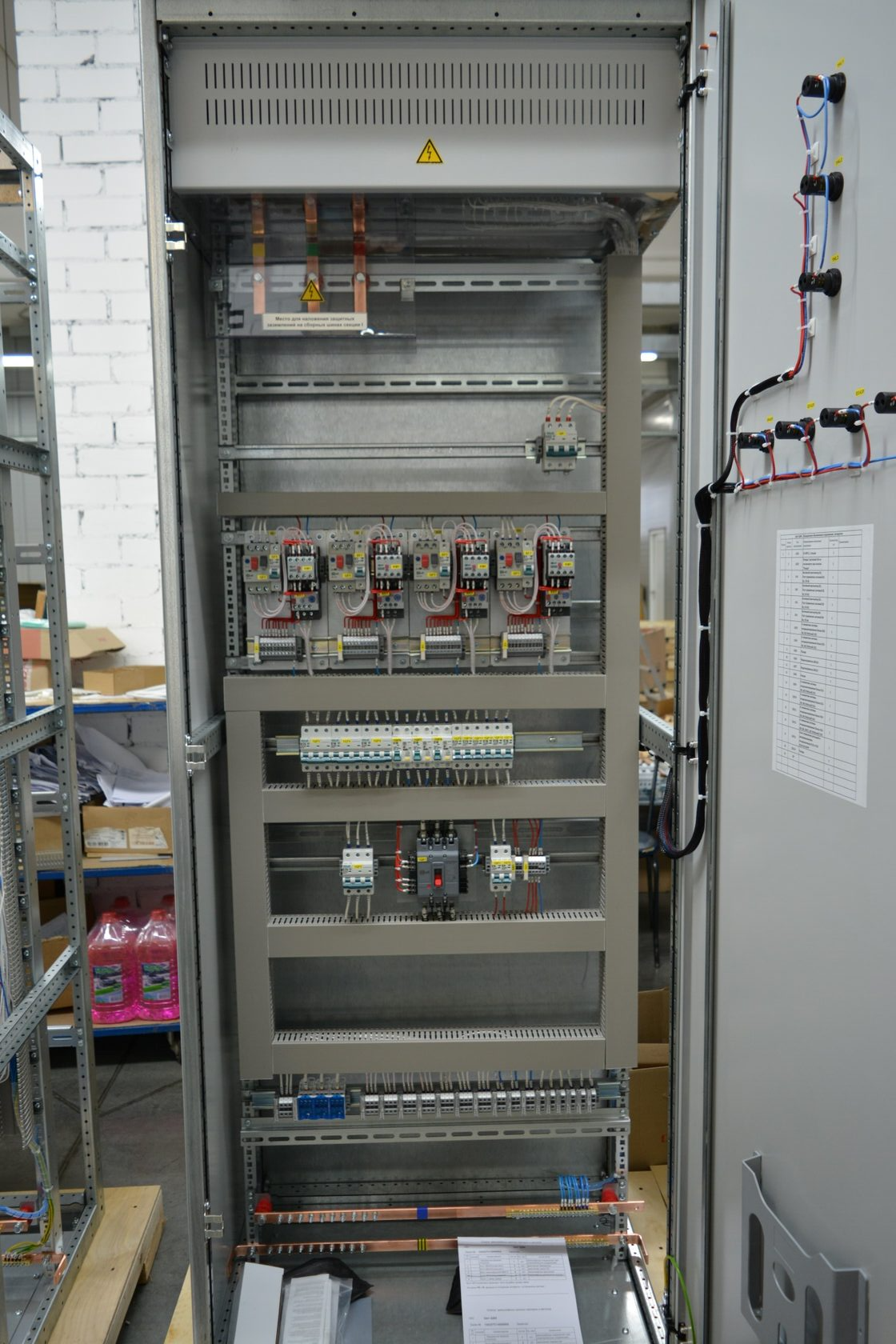

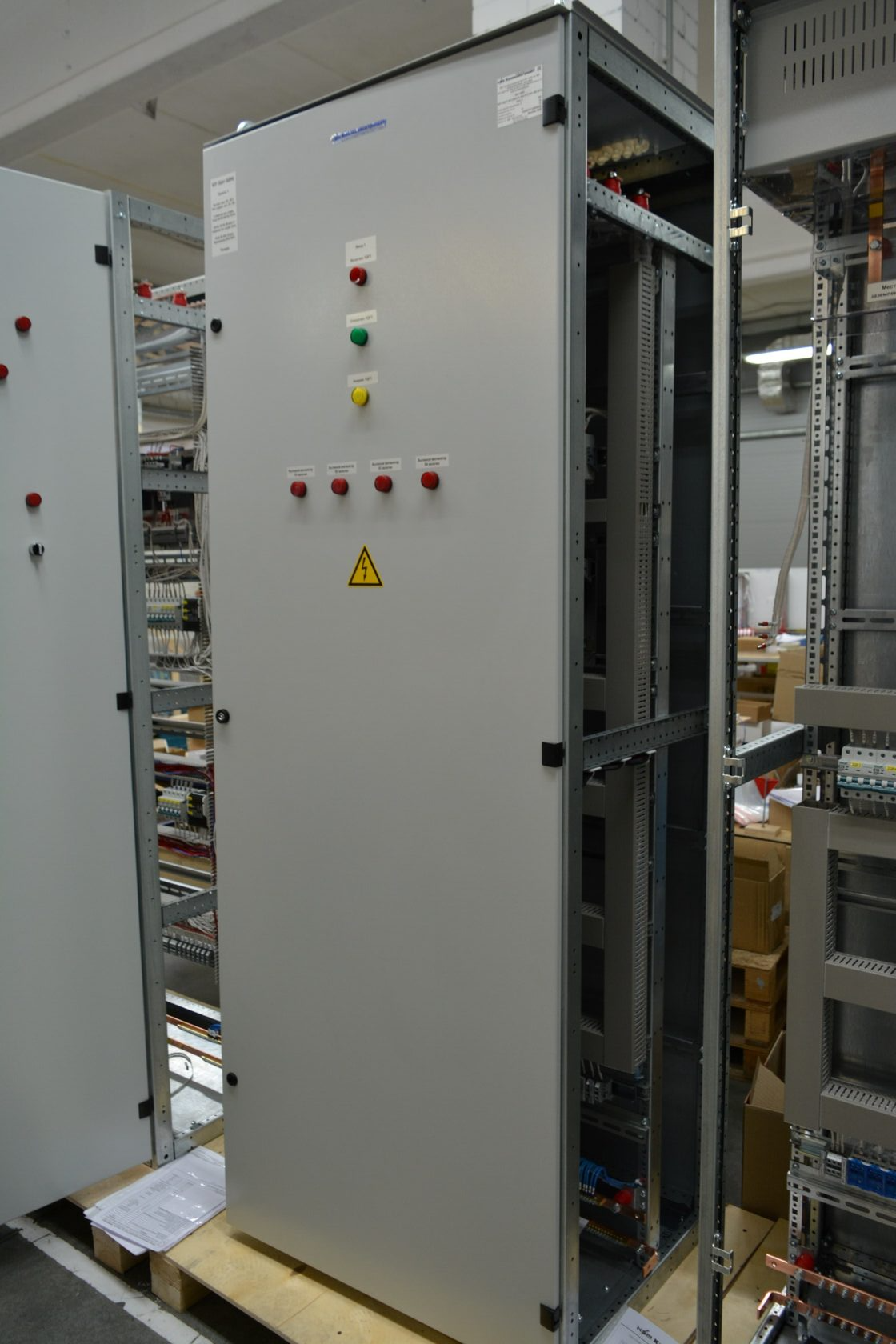

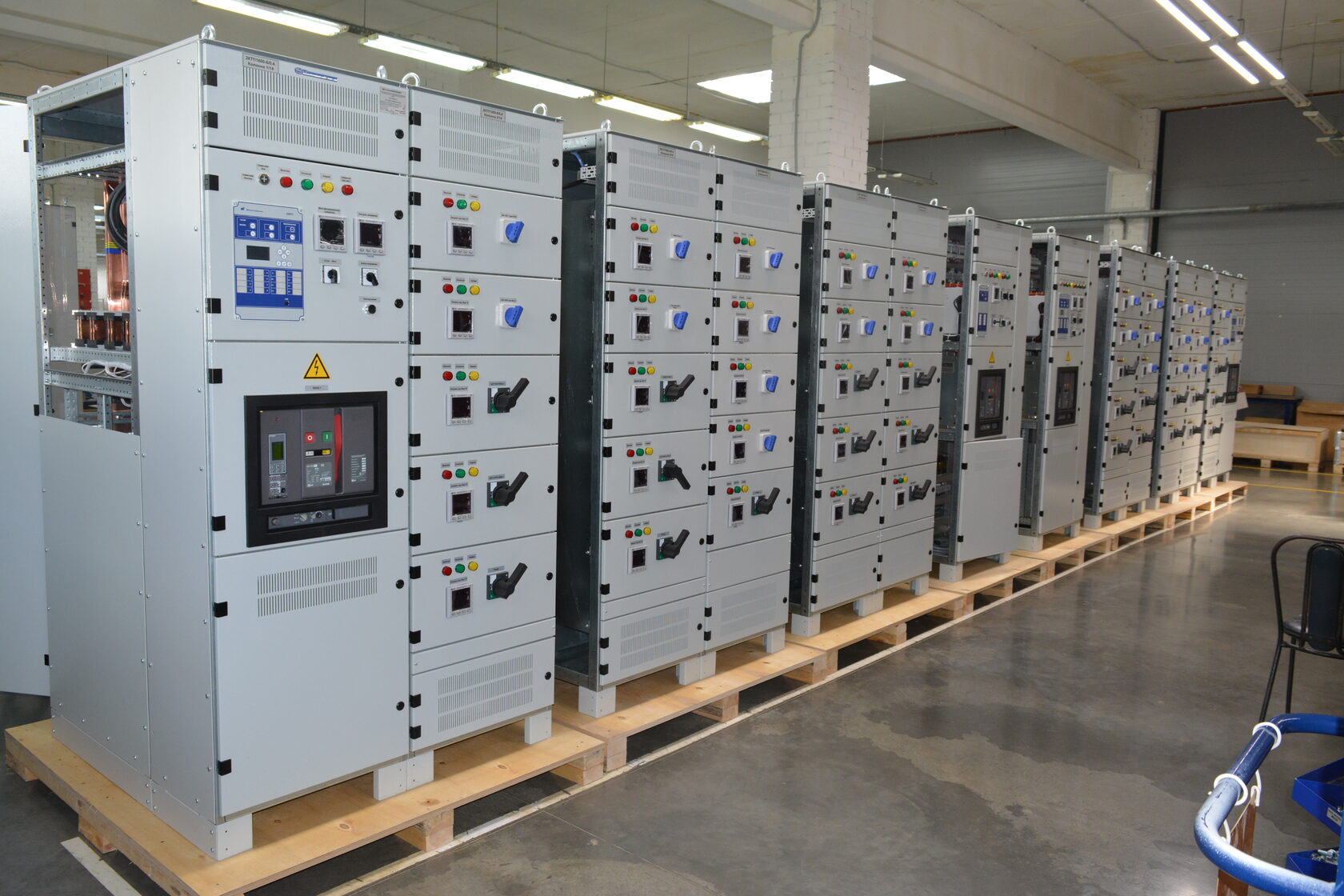

Блок НКУ 0,4 кВ предназначен для приема и распределения электрической энергии в сетях напряжением до 1000 В частотой 50 Гц с глухозаземленной нейтралью, дистанционного, автоматизированного и ручного управления, контроля, сигнализации и защиты оборудования от токов короткого замыкания и перегрузок, защиты людей от поражения электрическим током.

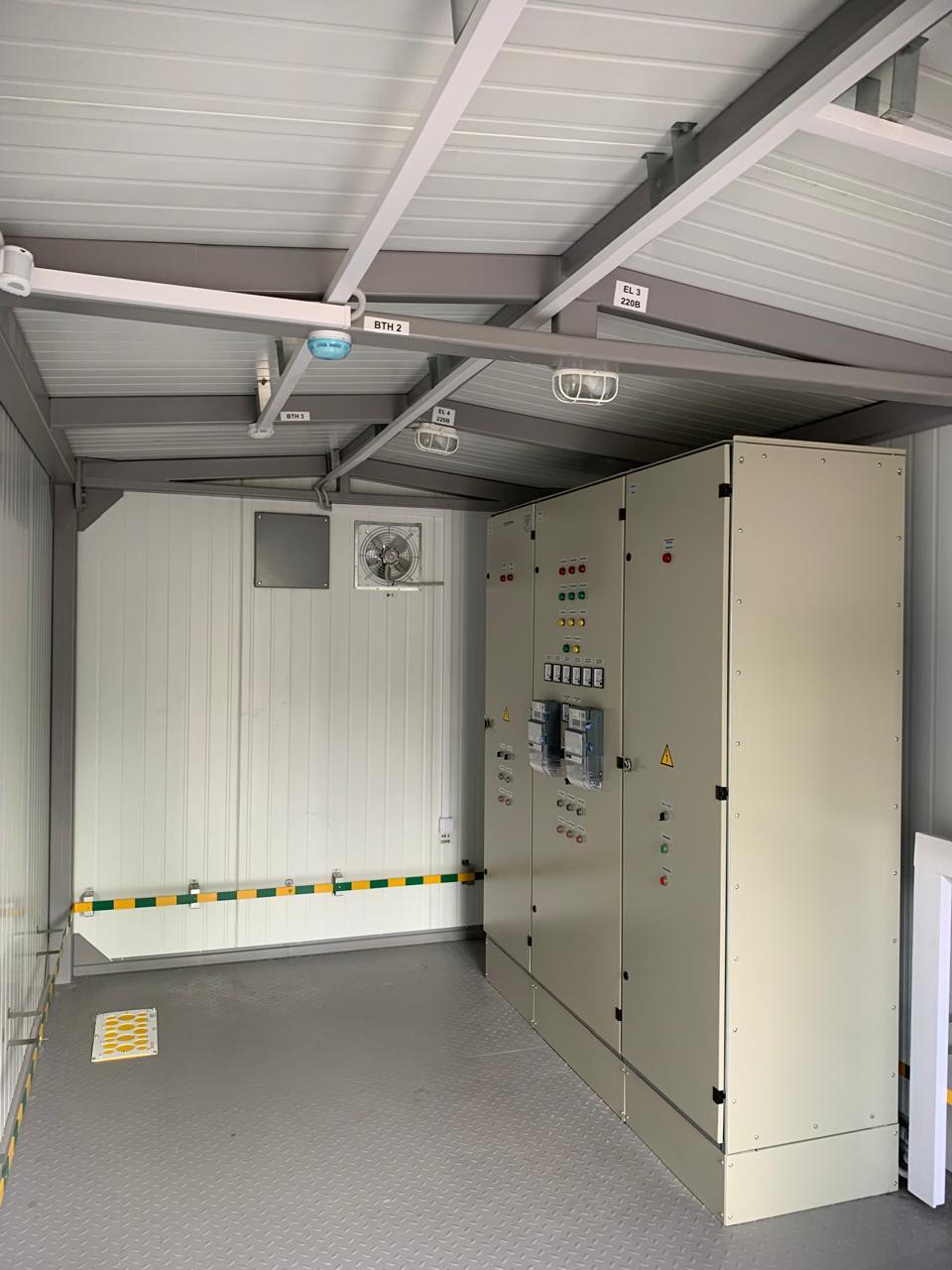

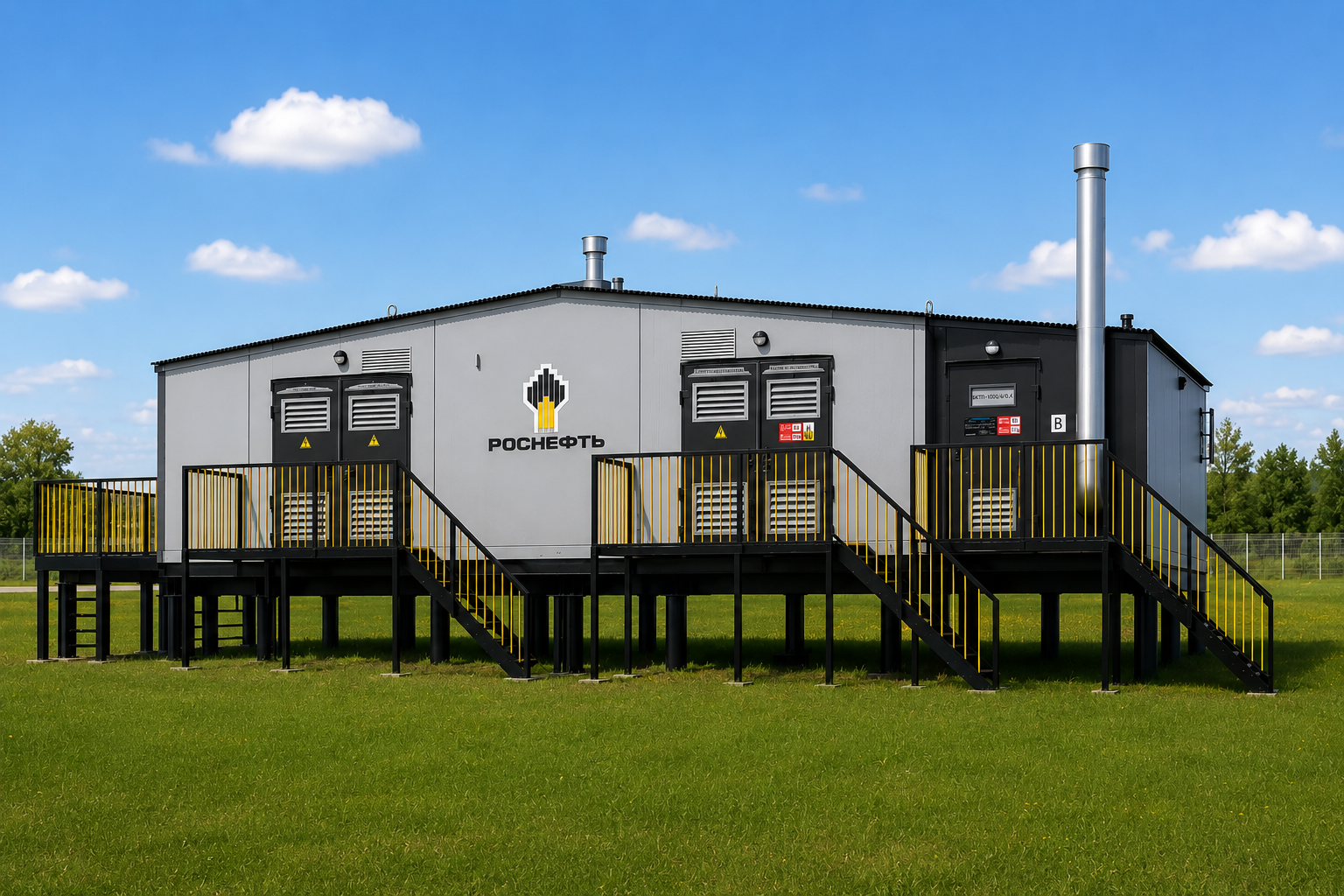

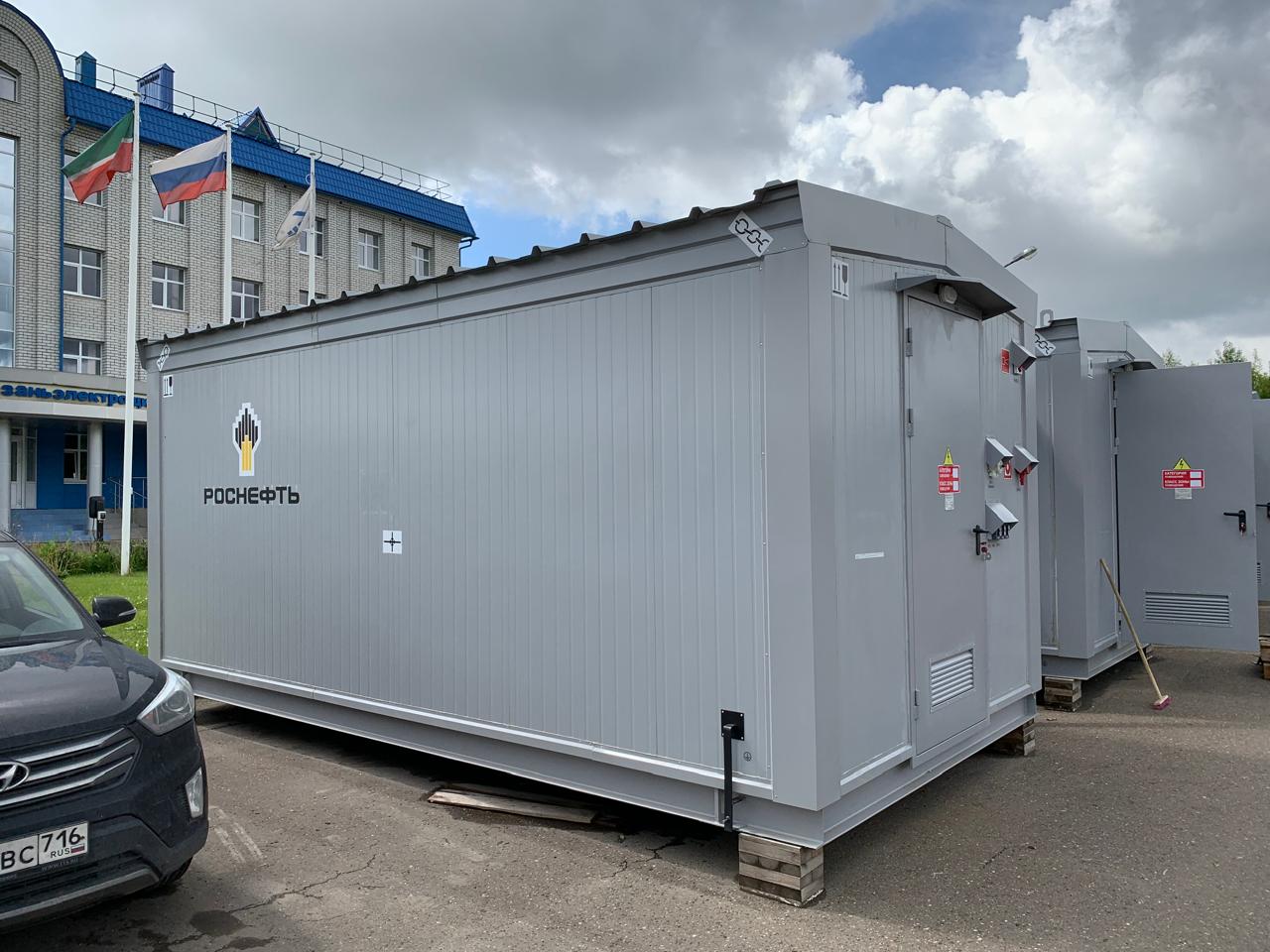

Блок-бокс НКУ представляет собой здание полной заводской готовности изготовленное согласно требованиям опросного листа Заказчика, требованиям ГОСТ 22853-86 и ТУ 27.12.31-006-68732312-2021, Федерального закона от 22.07.2008 №123-ФЗ, РТ ТС 004, РТ ТС 010, РТ ТС 020, Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» утвержденных приказом Ростехнадзора от 12.03.2013 №1167, ГОСТ 12.2.003, ГОСТ 12.1.005, ГОСТ 12.1.030, Правил противопожарного режима в Российской Федерации, утвержденных постановлением Правительства РФ от 25.04.2012 №390, ПУЭ.

Каркас блок-бокса НКУ представляет собой цельносварную конструкцию из металлических труб различного сортамента, выполненной на несущем основании из швеллера, усиленной продольными и поперечными элементами. Толщина металла (стенок) несущих конструкций каркаса 4,0 мм. Пол основания имеет внутреннюю обшивку из металлического стального листа с пропиткой огнезащитным раствором 4,0 мм, с нанесением антикоррозионного покрытия двухкомпонентного эпоксидного грунта-эмали с фосфатом цинка ДИПРОТЕК ДПТ 70, являющегося промышленным антикоррозионным покрытием. Наружная обшивка стен выполнена металлическим листом, толщиной 2,0 мм по ГОСТ 19903.

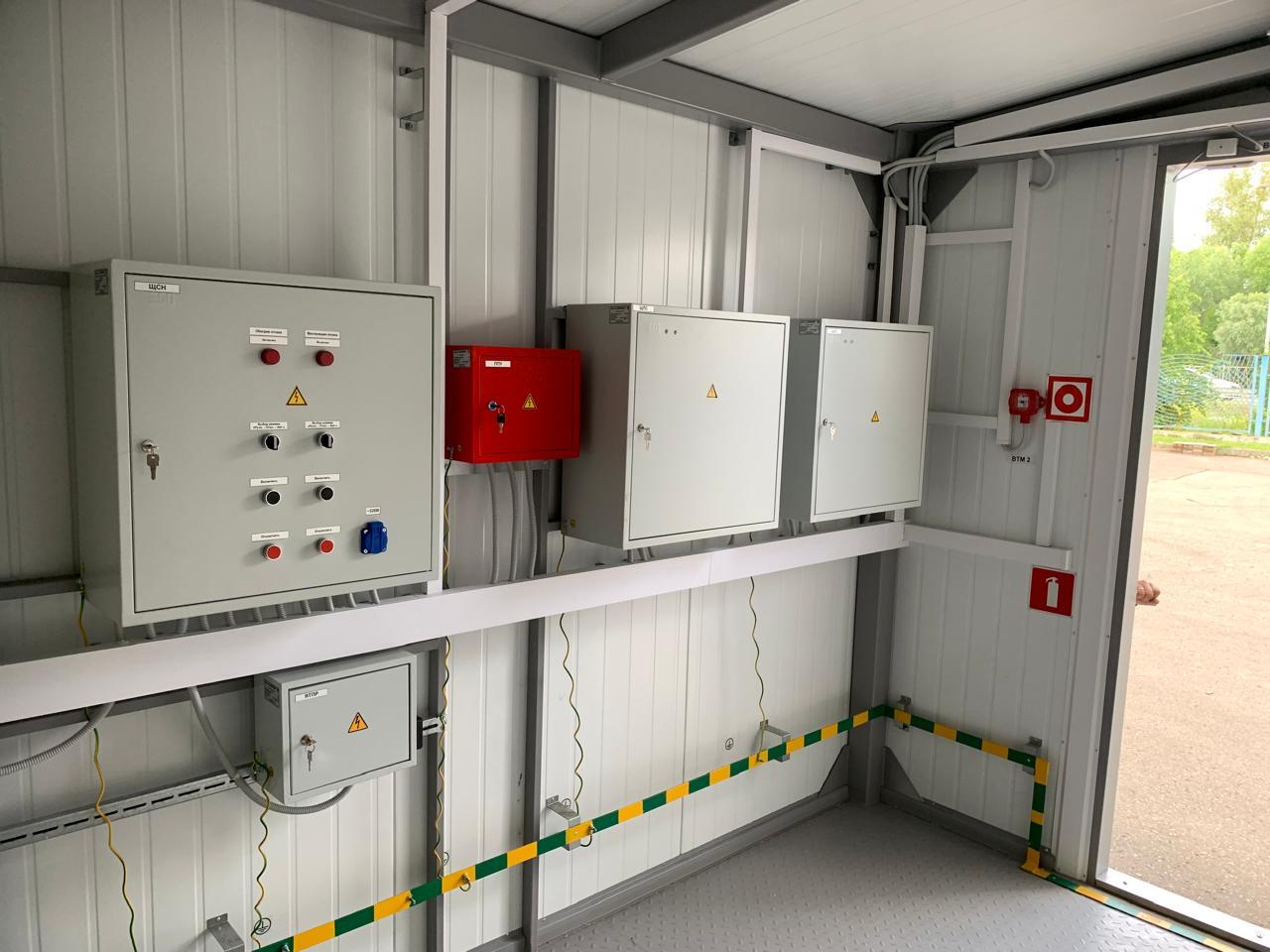

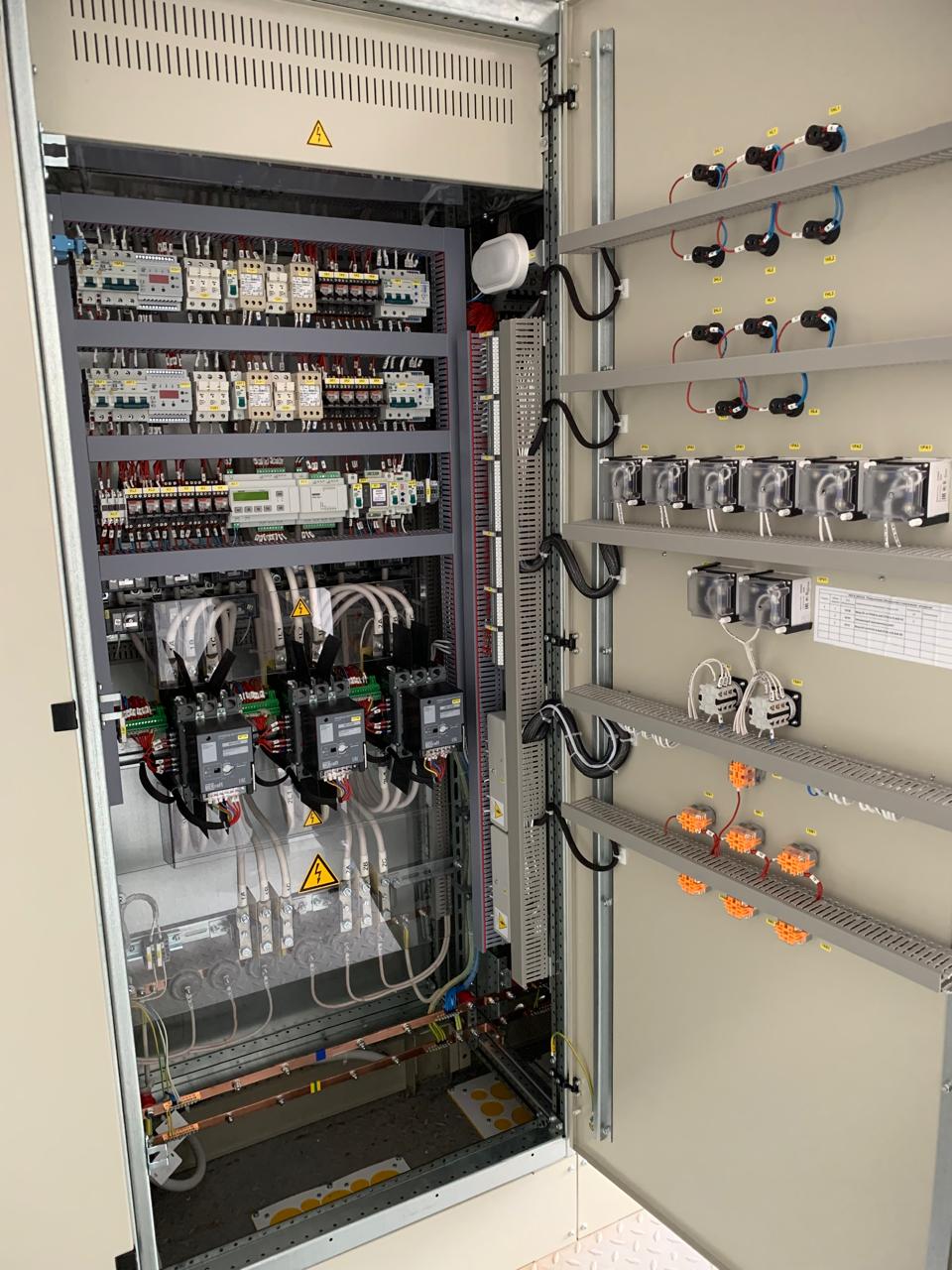

Электромонтаж внутри НКУ соответствует требованиям ГОСТ IEC 61439-1. Проходы кабелей как снизу, так и сверху, внутрь панелей, шкафов и т.д. осуществляются через герметичные устройства, предотвращающие попадание внутрь пыли, влаги, посторонних предметов и пр.
Соединения аппаратов и проводов, установленных на открывающихся (подвижных) частях НКУ, с аппаратами и проводами, установленными на неподвижных частях, выполняются гибким проводом.
Уровень освещенности не менее 200 лк. Аварийное освещение выполнено на основе LED ламп со встроенной аккумуляторной батареей, рассчитанной на три часа автономной работы.
Обеспечивается возможность повышения температуры в электротехническом модуле в ручном режиме до плюс 18 град. С на время проведения ремонтных работ.

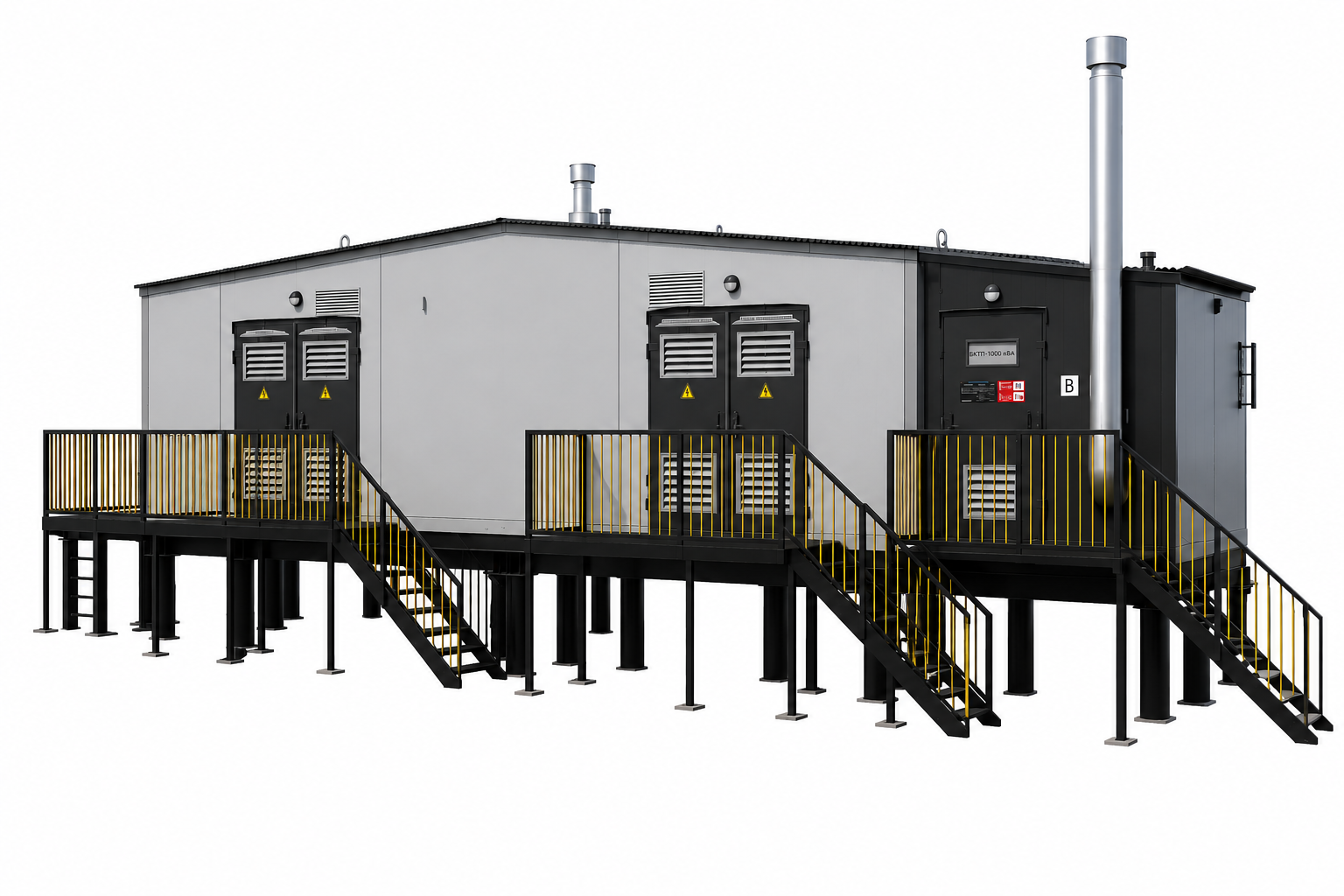

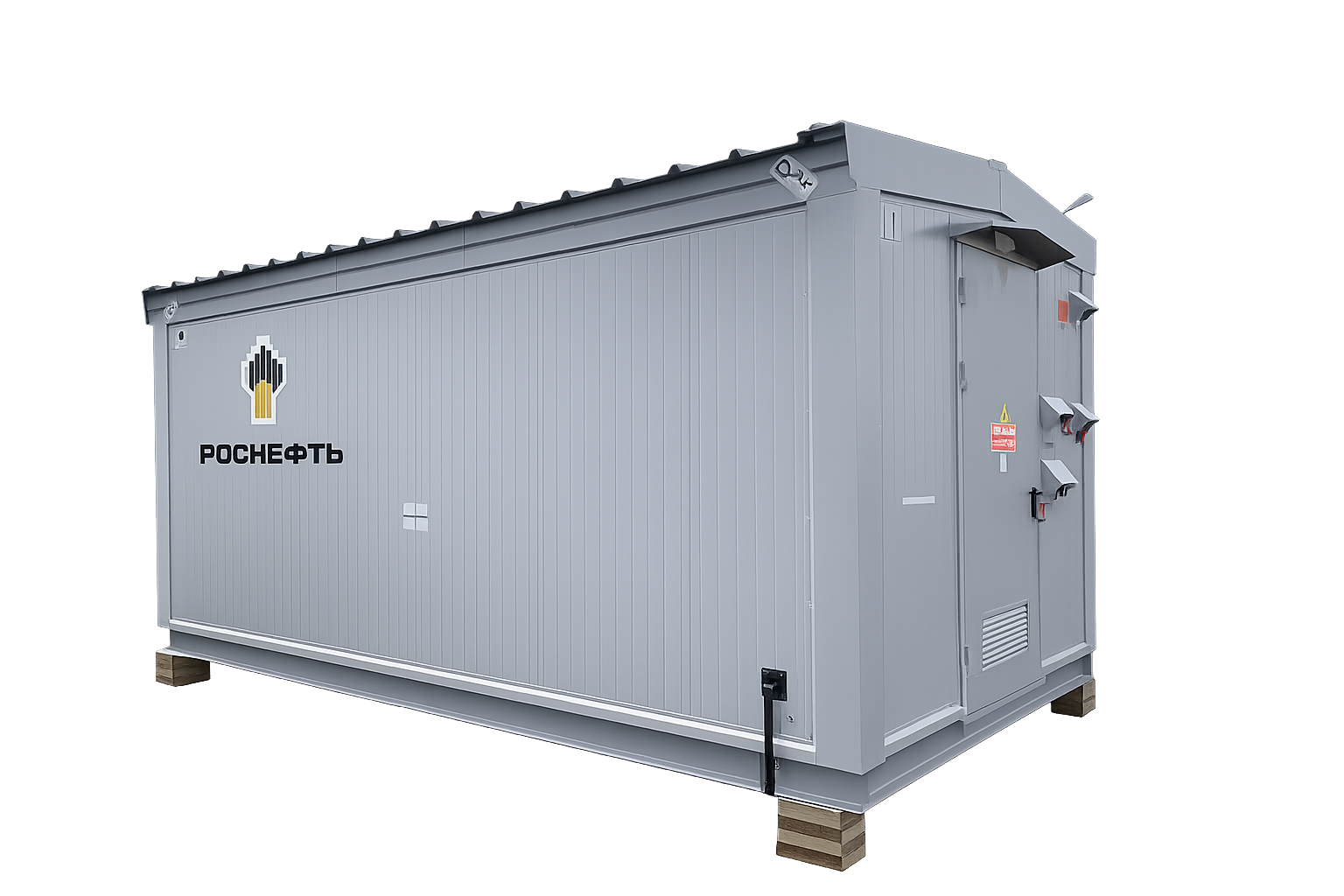

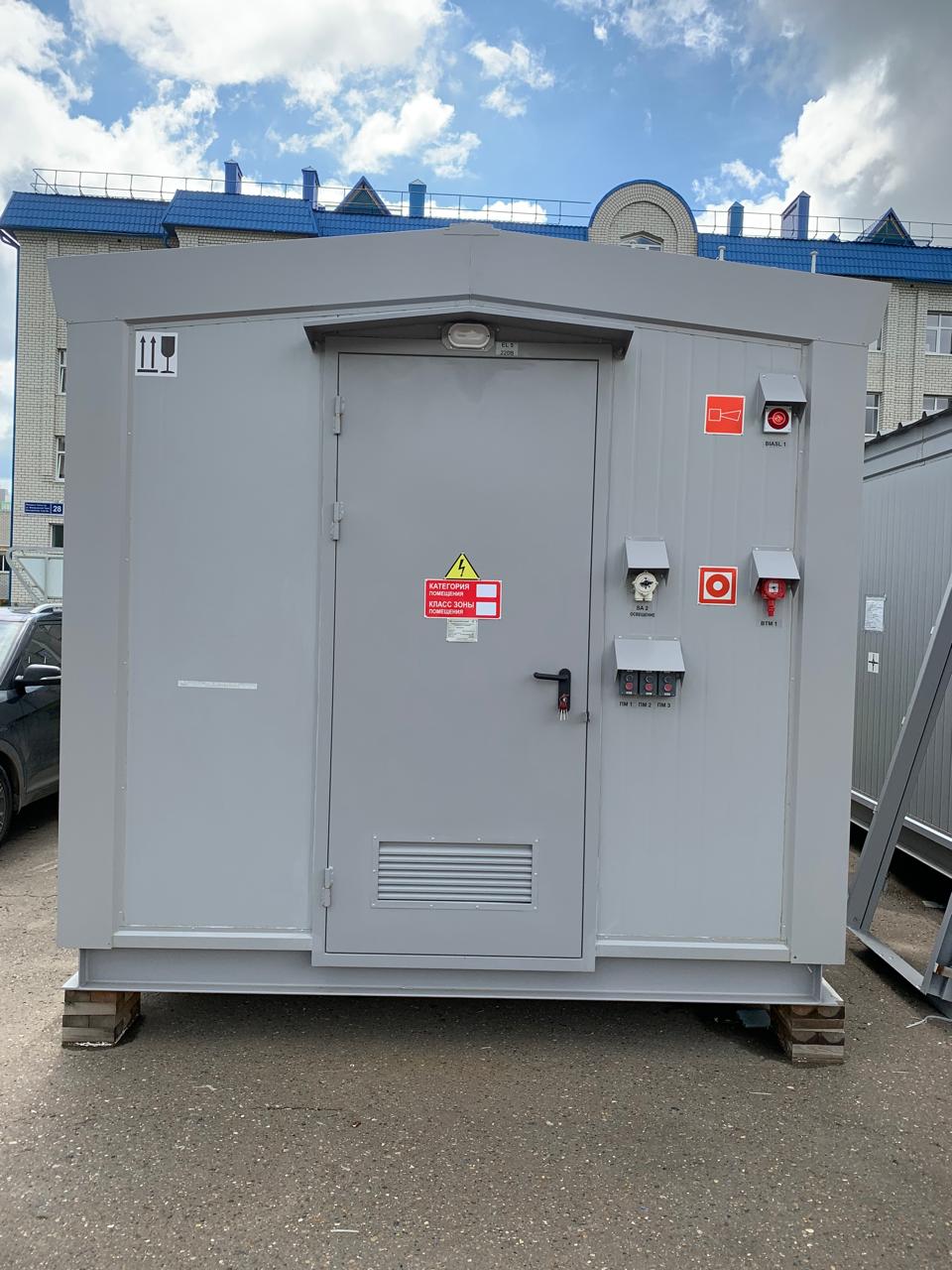

БКТП предназначен для приема, преобразования и распределения электрической энергии трехфазного электрического тока частотой 50 Гц и электроснабжения. Представляет собой здание полной заводской готовности, изготовленное согласно требованиям опросного листа Заказчика.
Цельносварная конструкция здания выполнена из металлических труб различного сортамента на несущем основании из швеллера, усиленную продольными и поперечными элементами.

РУНН с трансформатором, щит преобразователей частоты для водоблока оборотноговодоснабжения, РУНН с трансформатором для лабораторного комплекса соскладом.·Щиты силовые, распределительные, управления для водородного хозяйства, узла испарения жидкогоэтана и этилена, насосной технической и противопожарной воды, центральнойоператорной, азотной станции с воздушной компрессорной.

Поставка комплектной трансформаторной подстанции 2КТП-1600-6/0,4-УХЛ3

Поставка НКУ

Поставка НКУ

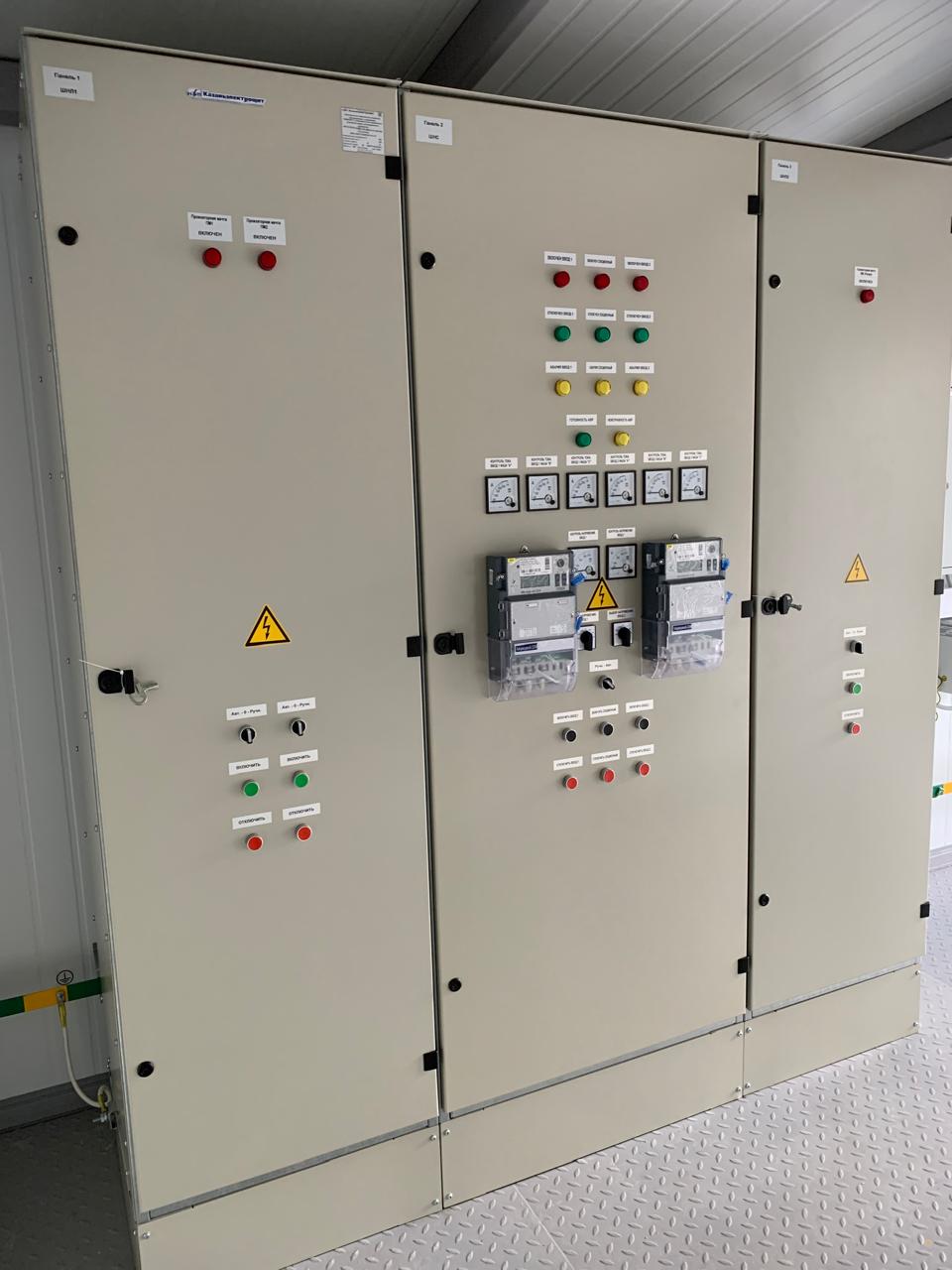

НКУ-Б-250-0,4

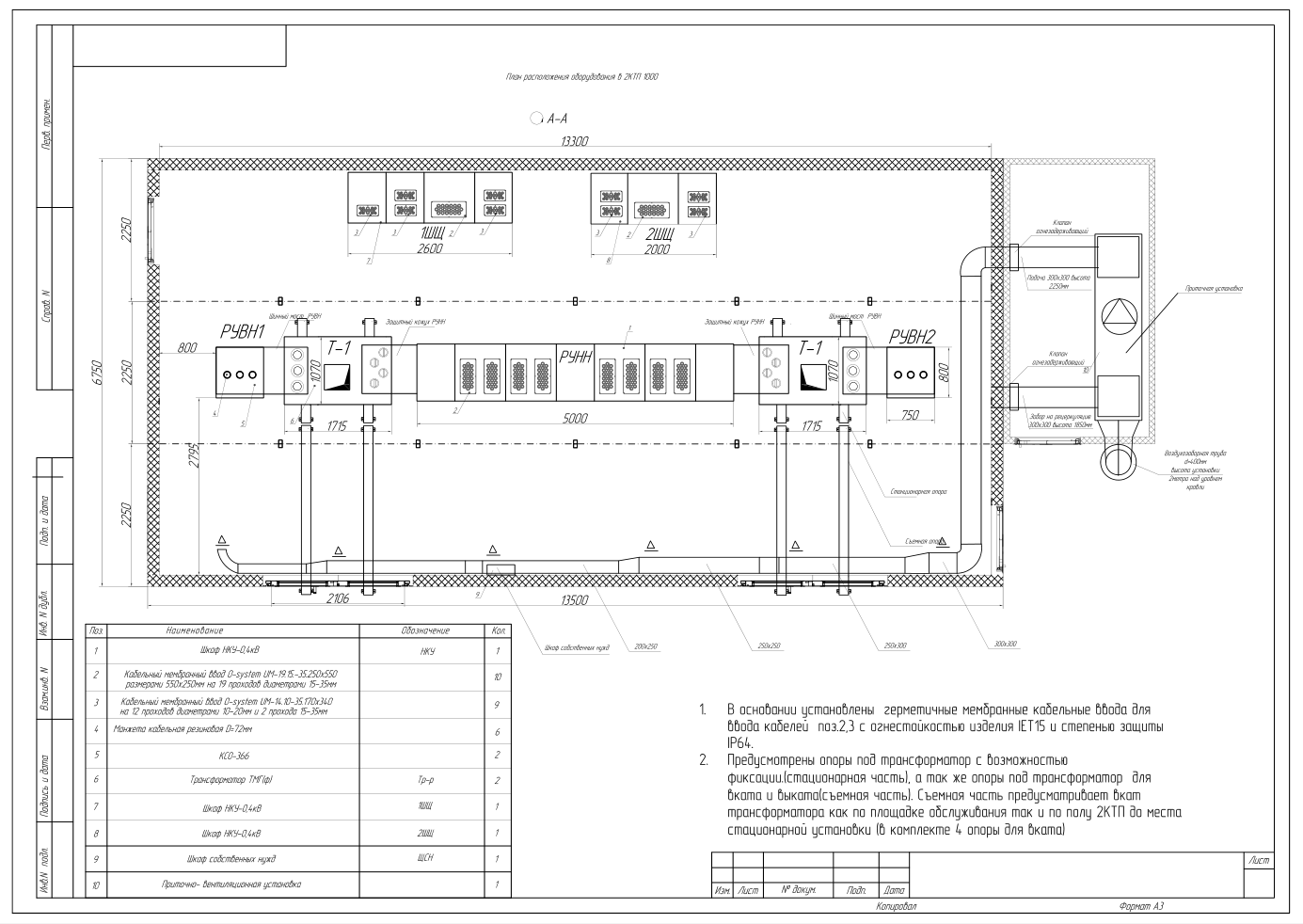

2КТП представляет собой здание полной заводской готовности, изготовленное согласно требованиям опросного листа Заказчика, требованиям ГОСТ 22853-86 и ТУ 27.14-004-68732312-2021.
Каркас КТП представляет собой цельносварную конструкцию из металлических труб различного сортамента, выполненную на несущем основании из швеллера 18П, усиленную продольными и поперечными элементами. Толщина металла (стенок) несущих конструкций каркаса 4,0 мм. КТП состоит из 3 отдельных каркасов. Пол основания выполняется в соответствии с требованиями СП 29.13330, имеет внутреннюю обшивку из металлического стального листа с ромбическим рифлением толщиной 3,0 мм, низ основания обшивается металлическими листами толщиной 2,0 мм по ГОСТ 19903. Основания покрыты антикоррозионным покрытием, соответствующим ТТК № П4-06.01: 1 слой — двухкомпонентный цинконаполненный эпоксидный антикоррозионный грунт Анкер Дюропокс Праймер 55; 2 слой и последующие — двухкомпонентная эпоксидная грунт-эмаль с фосфатом цинка ДЮРОПОКС ДТМ 70, являющаяся антискользящим покрытием. Общая толщина отверждённого покрытия не менее 160 мкм.
